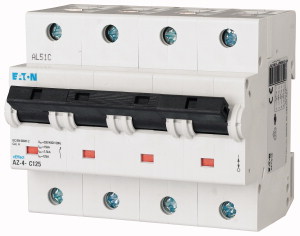

AZ-4-C25 Jistič AZ char C 4-pólový 25A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 919,82 Kč
Cena po registraci:
7 964,28 Kč/ks
Po registraci bez DPH:
6 582,05 Kč
Vaše cena s DPH:
8 295,53 Kč/ks
Vaše cena bez DPH:
6 855,81 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156963
- Kód dodavatele:
- 211777
- EAN:
- 4015082117771
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,20 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-4-C25 Jistič AZ char C 4-pólový 25A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Jistič AZ-4-C25 je čtyřpólový přístroj s charakteristikou C a jmenovitým proudem 25 A, určený pro střídavé napětí 400 V a frekvenci 50–60 Hz.
Podle IEC 60947-2 má vypínací schopnost Icu 25 kA (230/400 V), spíná nulový vodič, má modulární šířku 6 a možnost doplňkové výbavy; EAN: 4015082117771.
Stupeň krytí je IP20, izolační napětí 440 V, pro průřez vodičů 2,5–50 mm², vestavěná hloubka 75 mm a provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Určený pro střídavé (AC) napětí, vhodný pro běžné elektrické instalace.
- Poskytuje jmenovitý proud 25 A pro ochranu obvodů s tímto zatížením.
- Má charakteristiku C, proto je vhodný pro zátěže s krátkodobými náběhovými proudy (např. motory).
- Ve čtyřpólovém provedení s 4 chráněnými póly pro snadnou ochranu trojfázových obvodů.
- Vypínací zkratová schopnost 20 kA podle ČSN EN 60898 a 25 kA podle ČSN EN 60947-2, v souladu s příslušnými normami.
- Zabírá 6 modulárních jednotek, takže je kompaktní při montáži do rozváděče.
Interní název produktu
AZ-4-C25 Jistič AZ,char C,4p.25A,25kA
Podrobný popis produktu
AZ-4-C25
LS spínač, 25A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 25A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 25A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 25A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
