AZ-3N-C20 Jistič AZ char C 3+N-pólový 20A 20kA (ČSN EN 60898) 25kA EATON 211773

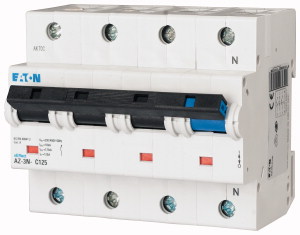

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 919,72 Kč
Cena po registraci:
7 964,18 Kč/ks
Po registraci bez DPH:
6 581,97 Kč
Vaše cena s DPH:
8 295,43 Kč/ks
Vaše cena bez DPH:
6 855,73 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156959
- Kód dodavatele:
- 211773
- EAN:
- 4015082117733
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,12 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-3N-C20 Jistič AZ char C 3+N-pólový 20A 20kA (ČSN EN 60898) 25kA EATON 211773
Jistič AZ-3N-C20 (EAN: 4015082117733) je 3+N-pólový modulární jistič s charakteristikou C a jmenovitým proudem 20 A, určený pro střídavé napětí 400 V a frekvenci 50–60 Hz.
Nabízí spínající N vodič (ano), modulární šířku 6, vestavěnou hloubku 75 mm, průřez připojení 2,5–50 mm2 a vypínací schopnost dle IEC 60947-2 Icu 25 kA (pro 230/400 V); stupeň krytí IP20.
Proč si vybrat tento jistič?
- Umožňuje jistění obvodů s jmenovitým proudem 20 A.
- Má charakteristiku C, vhodnou pro obvody s vyššími náběhovými proudy (např. motory nebo krátkodobé zátěže).
- Je 3+N-pólový, tedy nabízí 3 chráněné póly + nulový (4 póly celkem) pro ochranu třífázových okruhů.
- Je určen pro střídavé napětí AC.
- Uvedená vypínací schopnost je 20 kA podle ČSN EN 60898 (u výrobce EATON až 25 kA).
- Zabírá na liště modulární šířku 6 modulů, což šetří místo v rozvaděči.
Interní název produktu
AZ-3N-C20 Jistič AZ,C,3+Np.20A,25kA
Podrobný popis produktu
AZ-3N-C20
LS spínač, 20A, 3p+N, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 20A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 20A, 3p+N, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 20A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
