AZ-4-C20 Jistič AZ char C 4-pólový 20A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)

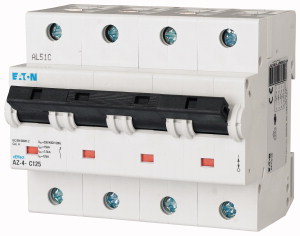

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 919,82 Kč
Cena po registraci:
7 964,28 Kč/ks
Po registraci bez DPH:
6 582,05 Kč
Vaše cena s DPH:
8 295,53 Kč/ks
Vaše cena bez DPH:
6 855,81 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156958
- Kód dodavatele:
- 211772
- EAN:
- 4015082117726
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,20 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-4-C20 Jistič AZ char C 4-pólový 20A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
AZ-4-C20 je čtyřpólový jistič s charakteristikou C a jmenovitým proudem 20 A (EAN: 4015082117726) určený pro střídavé napětí AC 400 V.
Má spínající N vodič, vypínací zkratovou schopnost dle IEC 60947-2 25 kA při 230/400 V, modulární šířku 6 a stupeň krytí IP20, s možností doplňkové výbavy.
Podporuje připojení vodičů v rozsahu 2,5–50 mm², izolační napětí 440 V a provozní teploty -25 až 55 °C, není výbuchu odolný ani určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Je určen pro střídavé napětí AC.
- Má jmenovitý proud 20 A, vhodný pro běžné rozvodné obvody.
- Jde o 4-pólový jistič, který umožňuje ochranu všech fází i nulového vodiče.
- S vypínací charakteristikou C pro obvody s běžnými náběhovými proudy.
- Vypínací zkratová schopnost podle ČSN EN 60898 při 230 V je 20 kA.
- Podle ČSN EN 60947-2 (při 400 V) má vypínací zkratovou schopnost 25 kA.
Interní název produktu
AZ-4-C20 Jistič AZ,char C,4p.20A,25kA
Podrobný popis produktu
AZ-4-C20
LS spínač, 20A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 20A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 20A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 20A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
