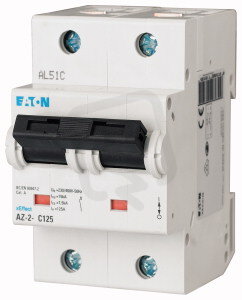

AZ-2-C20 Jistič AZ char C 2-pólový 20A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 022,13 Kč
Cena po registraci:
5 376,99 Kč/ks
Po registraci bez DPH:
4 443,79 Kč
Vaše cena s DPH:
5 600,63 Kč/ks
Vaše cena bez DPH:
4 628,62 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156956
- Kód dodavatele:
- 211770
- EAN:
- 4015082117702
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,60 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 20 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-2-C20 Jistič AZ char C 2-pólový 20A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Jistič AZ-2-C20 (EAN 4015082117702) je dvoupólový modulární přístroj s charakteristikou C a jmenovitým proudem 20 A, určený pro jmenovité napětí 400 V, s modulární šířkou 3 a vestavěnou hloubkou 75 mm, se stupněm krytí IP20.
Má vypínací zkratovou schopnost podle IEC 60947-2 25 kA (230/400 V), připojíte vodiče průřezem 2,5–50 mm2, pracuje na frekvenci 50–60 Hz při okolní teplotě -25–55 °C, nepřepíná N vodič a umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Jmenovitý proud tohoto jističe je 20 A, vhodný pro běžné domácí i lehčí průmyslové obvody.
- Má 2 póly pro současnou ochranu dvou vodičů v obvodu.
- Charakteristika vypínání je C, určená pro obvody s běžnými spouštěcími proudy a nárazovými zátěžemi.
- Vypínací schopnost dle norem je 20 kA (ČSN EN 60898) / 25 kA (ČSN EN 60947-2), což odpovídá standardním instalačním požadavkům.
- Je určen pro střídavé napětí (AC).
- Zabírá na DIN liště 3 moduly, což usnadní plánování rozváděče.
Interní název produktu
AZ-2-C20 Jistič AZ,char C,2p.20A,25kA
Podrobný popis produktu
AZ-2-C20
LS spínač, 20A, 2p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 20A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 20A, 2p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 20A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
