Vypínač EATON TM-2-8292/E/SVB-SW zapnuto-vypnuto, 3-pól, 10A

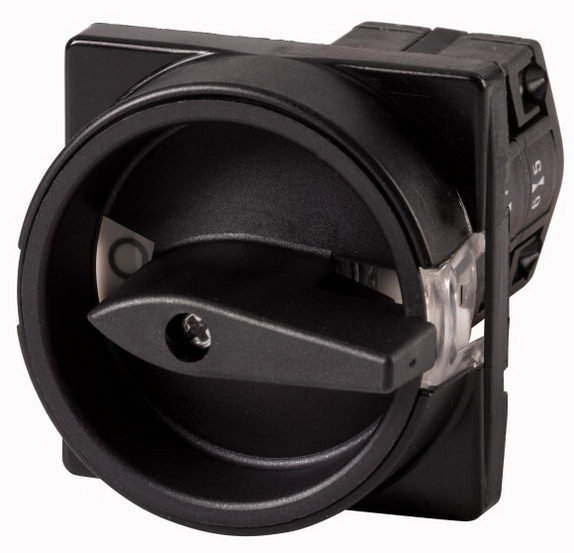

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 464,92 Kč
Cena po registraci:
1 307,97 Kč/ks
Po registraci bez DPH:
1 080,97 Kč
Vaše cena s DPH:
1 362,39 Kč/ks
Vaše cena bez DPH:
1 125,94 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156925
- Kód dodavatele:
- 210955
- EAN:
- 4015082109554
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,08 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 89 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 500-500 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Trvalý proud při AC-23,400V:
- 6,6 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON TM-2-8292/E/SVB-SW zapnuto-vypnuto, 3-pól, 10A
TM-2-8292/E/SVB-SW (EAN 4015082109554) je 3-pólový vypínač zapnuto‑vypnuto s trvalým proudem 10 A a jmenovitým provozním napětím 500 V, určený také jako hlavní vypínač.
Má stupeň krytí IP65 a ochranu NEMA 12, šroubové připojení hlavního obvodu, možnost zablokování (blokovatelné), vhodnou přední montáž (4 otvory) a rozměry 30 × 48 × 89 mm; není vhodný pro instalaci do rozvaděče a jeho provozní výkon při AC‑23/400V je 3 kW.
Proč si vybrat tento vypínač?
- Umožňuje spínání všech tří fází díky 3 pólům.
- Pro trvalé zatížení je dimenzován na trvalý proud 10 A.
- Podporuje provozní napětí až 500 V AC.
- Dostupná verze jako hlavní vypínač (ano) umožňuje centrální odpojení.
- Není určen k zabudování v rozvaděči (vhodné pro instalaci do rozvaděče: ne).
- Neobsahuje pomocné kontakty (0 rozpínacích a 0 spínacích pomocných kontaktů).
Interní název produktu
TM-2-8292/E/SVB-SW Vypínač zap-vyp
Podrobný popis produktu
TM-2-8292/E/SVB-SW
Miniature rotary switch
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: do 250 V AC na jeden kontakt, Kontakty: 3, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Miniature rotary switch
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: do 250 V AC na jeden kontakt, Kontakty: 3, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
