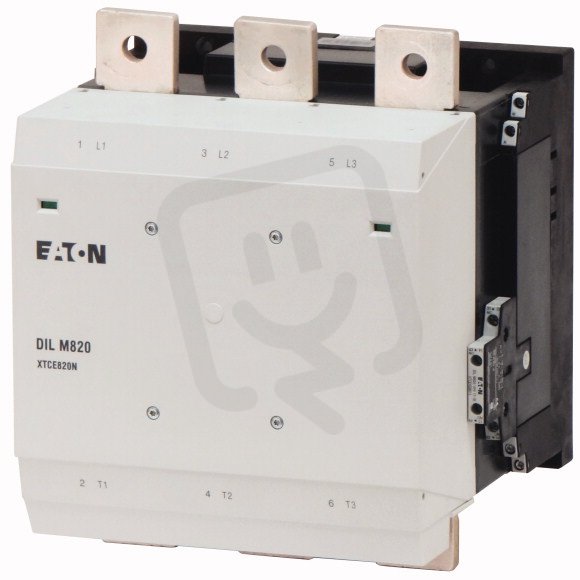

DILM820/22(RA250) Výkonový stykač 820A/450kW EATON 208225

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
129 168,41 Kč
Cena po registraci:
115 331,77 Kč/ks
Po registraci bez DPH:
95 315,51 Kč
Vaše cena s DPH:
120 128,47 Kč/ks
Vaše cena bez DPH:
99 279,73 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0008264
Kód dodavatele:
208225
EAN:
4015082082253
Standardní balení:
1 ks
Recyklační poplatek:
21,83 Kč

Technické parametry

Hloubka:
232 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
2
Počet pom. spínacích kontaktů:
2
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí AC 50 Hz:
110-250 V
Provozní napětí u AC 60 Hz:
110-250 V
Provozní proud AC-3 400V:
820 A
Provozní proud Ie v AC-4, 400V:
656 A
Provozní výkon AC-3 400V:
450 kW
Provozní výkon Ie v AC-4, 400V:
355 kW
Řídící napáj. napětí AC 50Hz:
110-250 V
Řídící napáj. napětí AC 60HZ:
110-250 V
Řídící napáj. napětí DC:
110-250 V
Šířka:
250 mm
Typ elektr. připoj. hlavního obvodu:
sběrnicové připojení
Typ ovládacího napětí:
AC/DC
Výška:
296 mm

DILM820/22(RA250) Výkonový stykač 820A/450kW EATON 208225

DILM820/22(RA250) Výkonový stykač 820A/450kW EATON 208225 (EAN: 4015082082253) je výkonový stykač s jmenovitým provozním proudem 820 A a provozním výkonem 450 kW při AC-3 400 V.

Podporuje ovládací napětí AC/DC 110–250 V (AC 50/60 Hz i DC) a má hlavní spínací kontakty 3, žádné rozpínací kontakty (0), a pomocné kontakty 2 spínací + 2 rozpínací, s připojením hlavního obvodu pomocí sběrnicového připojení.

Provedení není modulární a rozměry jsou šířka 250 mm × výška 296 mm × hloubka 232 mm, doplňkově je uveden provozní proud v AC-4 656 A a výkon v AC-4 355 kW.

Proč si vybrat DILM820/22(RA250)?

  • Díky jmenovitému proudu 820 A a výkonu 450 kW (EATON 208225) je vhodný pro řízení silových obvodů s vysokými zátěžemi.
  • Umožňuje ovládání jak střídavým, tak stejnosměrným napětím: AC/DC, což zvyšuje flexibilitu při zapojení.
  • Obsahuje 3 spínací kontakty, které zajišťují spolehlivé sepnutí třífázových obvodů.
  • Neobsahuje rozpínací kontakty: 0 rozpínacích kontaktů, proto je koncipován primárně pro spínání zatížení.
  • Řídící napájecí napětí je 110–250 V AC (50 Hz), umožňující provoz v širším rozsahu sítí.
  • Dodává se v nemodulárním provedení, vhodném pro instalace požadující kompaktní a robustní konstrukci.

Interní název produktu

DILM820/22(RA250) Stykač 820A/450kW,2z2v


Podrobný popis produktu

DILM820/22(RA250)

Výkonový stykač, 3p+2S+2R, 450kW/400V/AC3

Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 820 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1225 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2500 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 750 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 209 kW, 380 V 400 V: P= 355 kW, 660 V 690 V: P= 633 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
