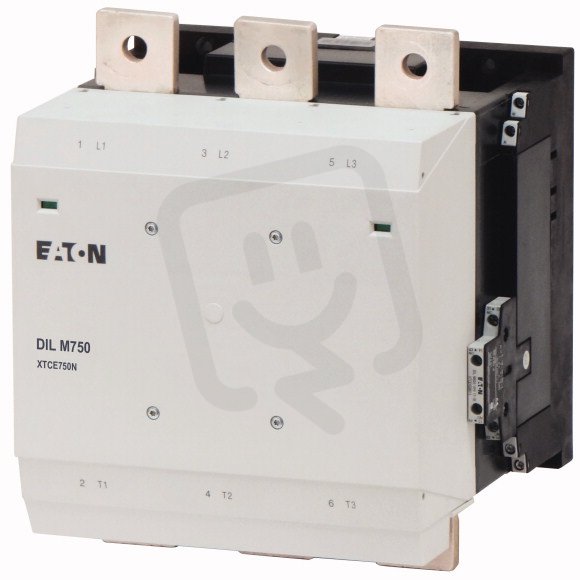

DILM750/22(RA250) Výkonový stykač 750A/400kW EATON 208222

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
115 877,02 Kč
Cena po registraci:
103 464,45 Kč/ks
Po registraci bez DPH:
85 507,81 Kč
Vaše cena s DPH:
107 767,48 Kč/ks
Vaše cena bez DPH:
89 064,03 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0008261
Kód dodavatele:
208222
EAN:
4015082082222
Standardní balení:
1 ks
Recyklační poplatek:
21,81 Kč

Technické parametry

Hloubka:
232 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
2
Počet pom. spínacích kontaktů:
2
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí AC 50 Hz:
110-250 V
Provozní napětí u AC 60 Hz:
110-250 V
Provozní proud AC-3 400V:
750 A
Provozní proud Ie v AC-4, 400V:
576 A
Provozní výkon AC-3 400V:
400 kW
Provozní výkon Ie v AC-4, 400V:
315 kW
Řídící napáj. napětí AC 50Hz:
110-250 V
Řídící napáj. napětí AC 60HZ:
110-250 V
Řídící napáj. napětí DC:
110-250 V
Šířka:
250 mm
Typ elektr. připoj. hlavního obvodu:
sběrnicové připojení
Typ ovládacího napětí:
AC/DC
Výška:
296 mm

DILM750/22(RA250) Výkonový stykač 750A/400kW EATON 208222

Výkonový stykač DILM750/22(RA250) (EATON, EAN 4015082082222) je určen pro spínání motorů s provozním proudem AC‑3 400V 750 A a provozním výkonem AC‑3 400V 400 kW, s ovládáním AC/DC 110–250 V.

Má 3 spínací kontakty, 0 rozpínacích kontaktů, 2 pomocné rozpínací a 2 pomocné spínací kontakty, provozní hodnotu v AC‑4 400V 576 A / 315 kW, rozměry 250×296×232 mm, sběrnicové připojení a není modulární.

Proč si vybrat tento výkonový stykač?

  • Je dimenzovaný na jmenovitý proud 750 A, vhodný pro silné odběry a průmyslové aplikace.
  • Určený pro motory až do výkonu 400 kW, což pokrývá široké spektrum pohonů.
  • Umožňuje ovládání střídavým i stejnosměrným napětím (AC/DC), takže je flexibilní při návrhu řízení.
  • Má 3 spínací kontakty pro spolehlivé spínání třífázových obvodů.
  • Řídící napájecí napětí činí 110–250 V AC (50 Hz), kompatibilní s běžnými rozvaděčovými napětími.
  • Nemá modulární provedení (modulární typ: ne), což může být výhodou při použití v kompaktních sestavách.

Interní název produktu

DILM750/22(RA250) Stykač 750A/400kW,2z2v


Podrobný popis produktu

DILM750/22(RA250)

Výkonový stykač, 3p+2S+2R, 400kW/400V/AC3

Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 750 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1102 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2250 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 240 kW, 380 V 400 V: P= 400 kW, 660 V 690 V: P= 720 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 181 kW, 380 V 400 V: P= 315 kW, 660 V 690 V: P= 556 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
