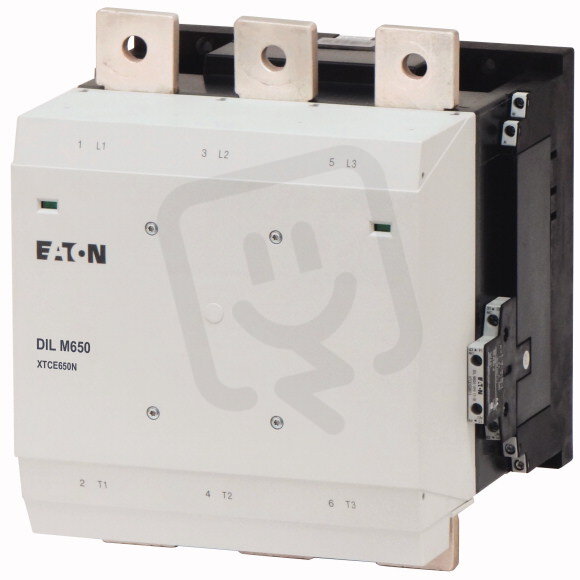

DILM650/22(RA250) Výkonový stykač 650A/355kW EATON 208219
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008258
- Kód dodavatele:
- 208219
- EAN:
- 4015082082192
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 21,40 Kč
Technické parametry
- Hloubka:
- 232 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 110-250 V
- Provozní napětí u AC 60 Hz:
- 110-250 V
- Provozní proud AC-3 400V:
- 650 A
- Provozní proud Ie v AC-4, 400V:
- 512 A
- Provozní výkon AC-3 400V:
- 355 kW
- Provozní výkon Ie v AC-4, 400V:
- 280 kW
- Řídící napáj. napětí AC 50Hz:
- 110-250 V
- Řídící napáj. napětí AC 60HZ:
- 110-250 V
- Řídící napáj. napětí DC:
- 110-250 V
- Šířka:
- 250 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 296 mm
DILM650/22(RA250) Výkonový stykač 650A/355kW EATON 208219
DILM650/22(RA250) od EATON (EAN 4015082082192) je výkonový stykač určený pro spínání motorů s provozním proudem 650 A (AC-3, 400 V) a provozním výkonem 355 kW.
Má ovládací napětí AC/DC se řídicím napětím 110–250 V, disponuje 3 spínacími kontakty, 0 rozpínacími kontakty a pomocnými kontakty 2× spínací, 2× rozpínací, hlavní připojení je sběrnicové.
Pro režim AC-4 je jmenovitý proud 512 A a výkon 280 kW, rozměry jsou 250×296×232 mm.
Proč si vybrat tento výkonový stykač?
- Navržen pro silové aplikace s jmenovitým proudem 650 A a výkonem 355 kW.
- Ovládací napětí je AC/DC, takže lze použít střídavé i stejnosměrné řízení.
- Řídicí napájení v běžném rozsahu: AC 50 Hz, 110–250 V.
- Disponuje 3 spínacími kontakty pro hlavní spínání obvodů.
- Neobsahuje pomocné rozpínací kontakty: 0 rozpínacích kontaktů.
- Výrobce a typové označení: EATON 208219.
Interní název produktu
DILM650/22(RA250) Stykač 650A/355kW,2z2v
Podrobný popis produktu
Výkonový stykač, 3p+2S+2R, 355kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 650 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1041 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2125 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 205 kW, 380 V 400 V: P= 355 kW, 660 V 690 V: P= 630 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 161 kW, 380 V 400 V: P= 280 kW, 660 V 690 V: P= 494 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
