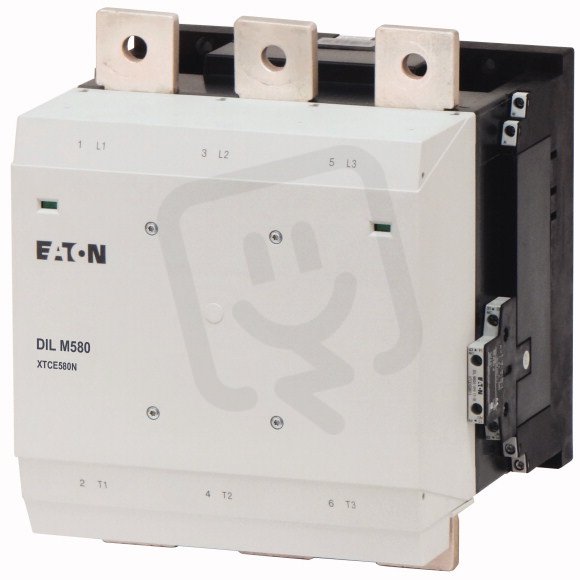

DILM580/22(RA110) Výkonový stykač 580A/315kW EATON 208215
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008254
- Kód dodavatele:
- 208215
- EAN:
- 4015082082154
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 21,40 Kč
Technické parametry
- Hloubka:
- 232 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 48-110 V
- Provozní napětí u AC 60 Hz:
- 48-110 V
- Provozní proud AC-3 400V:
- 580 A
- Provozní proud Ie v AC-4, 400V:
- 456 A
- Provozní výkon AC-3 400V:
- 315 kW
- Provozní výkon Ie v AC-4, 400V:
- 250 kW
- Řídící napáj. napětí AC 50Hz:
- 48-110 V
- Řídící napáj. napětí AC 60HZ:
- 48-110 V
- Řídící napáj. napětí DC:
- 48-110 V
- Šířka:
- 250 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 296 mm
DILM580/22(RA110) Výkonový stykač 580A/315kW EATON 208215
DILM580/22(RA110) (EAN 4015082082154) je výkonový stykač s typem ovládacího napětí AC/DC a řídícím napájením 48–110 V (AC 50/60 Hz i DC).
Poskytuje provozní proud 580 A (AC‑3, 400 V) a provozní výkon 315 kW (AC‑3, 400 V) (v režimu AC‑4 456 A / 250 kW), má 3 spínací kontakty, 2 pomocné rozpínací a 2 pomocné spínací kontakty, sběrnicové připojení, rozměry 250×296×232 mm a není modulární.
Proč si vybrat tento výkonový stykač?
- Jmenovitý proud 580 A, vhodný pro silové aplikace.
- Umožňuje přenos výkonu až 315 kW.
- Podporuje ovládací napětí AC/DC, takže je univerzální pro různé řízení.
- Řídicí napájecí napětí AC 50 Hz v rozsahu 48–110 V.
- Disponuje 3 spínacími kontakty a neobsahuje rozpínací kontakty.
- Výrobce EATON, katalogové číslo 208215.
Interní název produktu
DILM580/22(RA110) Stykač 580A/315kW,2z2v
Podrobný popis produktu
Výkonový stykač, 3p+2S+2R, 315kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 580 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 980 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2000 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 185 kW, 380 V 400 V: P= 315 kW, 660 V 690 V: P= 560 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 143 kW, 380 V 400 V: P= 250 kW, 660 V 690 V: P= 440 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
