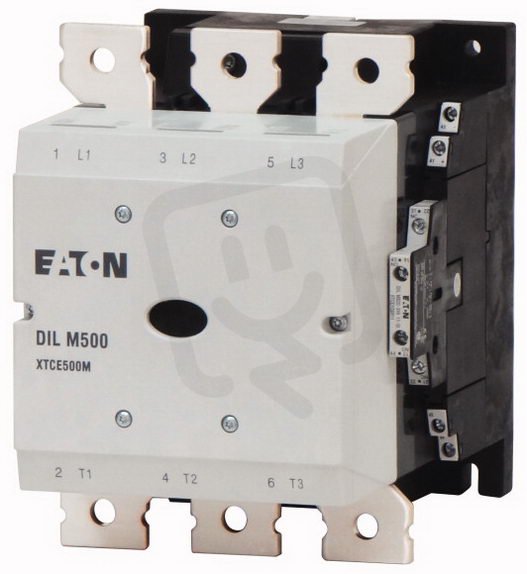

DILM500/22(RAC500) Výkonový stykač 500A/250kW EATON 208214
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008253
- Kód dodavatele:
- 208214
- EAN:
- 4015082082147
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 11,44 Kč
Technické parametry
- Hloubka:
- 216 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 250-500 V
- Provozní napětí u AC 60 Hz:
- 250-500 V
- Provozní proud AC-3 400V:
- 500 A
- Provozní proud Ie v AC-4, 400V:
- 360 A
- Provozní výkon AC-3 400V:
- 250 kW
- Provozní výkon Ie v AC-4, 400V:
- 200 kW
- Řídící napáj. napětí AC 50Hz:
- 250-500 V
- Řídící napáj. napětí AC 60HZ:
- 250-500 V
- Řídící napáj. napětí DC:
- 250-700 V
- Šířka:
- 160 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 219 mm
DILM500/22(RAC500) Výkonový stykač 500A/250kW EATON 208214
DILM500/22 (RAC500) EATON 208214 (EAN: 4015082082147) je výkonový stykač určený pro průmyslové spínání s hlavním hodnocením 500 A a 250 kW (AC‑3, 400 V).
Není modulární; má 3 spínací kontakty, 0 rozpínacích a pomocné kontakty 2× spínací a 2× rozpínací, řídicí napětí AC/DC s rozsahy AC 250–500 V a DC 250–700 V.
Rozměry 160 × 219 × 216 mm (Š × V × H), provozní proud AC‑3 500 A a AC‑4 360 A, provozní výkon AC‑3 250 kW a AC‑4 200 kW, s sběrnicovým připojením hlavního obvodu.
Proč si vybrat tento výkonový stykač?
- Navržen pro provoz s proudovou zatížitelností 500 A.
- Vhodný pro řízení motorů a zátěží do výkonu 250 kW.
- S typem ovládacího napětí AC/DC, kompatibilní se střídavým i stejnosměrným řízením.
- Disponuje 3 spínacími kontakty.
- Bez rozpínacích kontaktů (0).
- Řídící napájecí napětí AC 50 Hz v rozsahu 250–500 V.
Interní název produktu
DILM500/22(RAC500) Stykač500A/250kW,2z2v
Podrobný popis produktu
Výkonový stykač, 3p+2S+2R, 250kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 500 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 800 A, zakrytá: Ith= 600 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 1625 A, zakrytá: Ith= 1500 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 155 kW, 380 V 400 V: P= 265 kW, 660 V 690 V: P= 300 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 112 kW, 380 V 400 V: P= 200 kW, 660 V 690 V: P= 240 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
