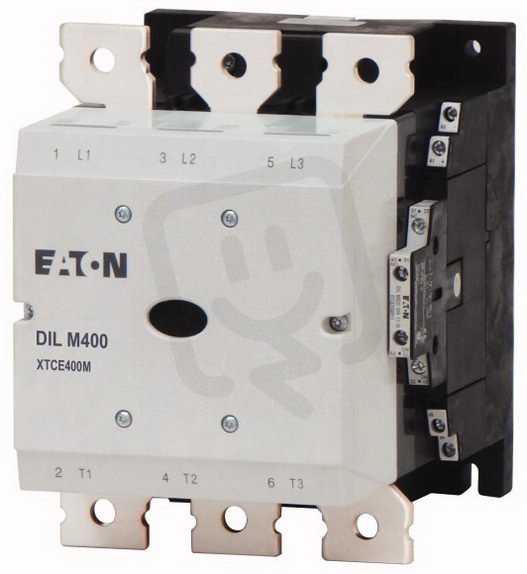

DILM400/22(RA110) Výkonový stykač 400A/200kW EATON 208208

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
93 446,71 Kč
Cena po registraci:
83 436,03 Kč/ks
Po registraci bez DPH:
68 955,40 Kč
Vaše cena s DPH:
86 906,40 Kč/ks
Vaše cena bez DPH:
71 823,47 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0008247
Kód dodavatele:
208208
EAN:
4015082082086
Standardní balení:
1 ks
Recyklační poplatek:
11,29 Kč

Technické parametry

Hloubka:
216 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
2
Počet pom. spínacích kontaktů:
2
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí AC 50 Hz:
48-110 V
Provozní napětí u AC 60 Hz:
48-110 V
Provozní proud AC-3 400V:
400 A
Provozní proud Ie v AC-4, 400V:
296 A
Provozní výkon AC-3 400V:
200 kW
Provozní výkon Ie v AC-4, 400V:
160 kW
Řídící napáj. napětí AC 50Hz:
48-110 V
Řídící napáj. napětí AC 60HZ:
48-110 V
Řídící napáj. napětí DC:
48-110 V
Šířka:
160 mm
Typ elektr. připoj. hlavního obvodu:
sběrnicové připojení
Typ ovládacího napětí:
AC/DC
Výška:
209 mm

DILM400/22(RA110) Výkonový stykač 400A/200kW EATON 208208

DILM400/22(RA110) (EAN: 4015082082086) je výkonový stykač značky EATON určený pro spínání třífázových zátěží.

Má provozní proud AC‑3 400V 400 A a provozní výkon AC‑3 400V 200 kW (v režimu AC‑4 296 A / 160 kW), dále 3 spínací kontakty, 2 pomocné spínací a 2 pomocné rozpínací kontakty a hlavní připojení pomocí sběrnicového připojení.

Řídící a provozní napájení je AC/DC 48–110 V, rozměry jsou 160 × 209 × 216 mm (Š × V × H) a stykač není modulární.

Proč si vybrat tento výkonový stykač?

  • Tento model je označen jako DILM400/22(RA110) od výrobce EATON (kód 208208).
  • Pro aplikace s vyšším zatížením disponuje jmenovitým proudem 400 A a výkonovou úrovní 200 kW.
  • Umožňuje ovládání jak střídavým, tak stejnosměrným napětím (AC/DC), což usnadňuje integraci do různých řídicích systémů.
  • Má 3 spínací kontakty a 0 rozpínacích kontaktů, což ovlivňuje způsob zapojení a spínání obvodů.
  • Řídicí napájecí napětí pro střídavý provoz (50 Hz) je v rozsahu 48–110 V.
  • Nejedná se o modulární typ; jde o nemodulární provedení, vhodné pro kompaktní instalace.

Interní název produktu

DILM400/22(RA110) Stykač 400A/200kW,2z2v


Podrobný popis produktu

DILM400/22(RA110)

Výkonový stykač, 3p+2S+2R, 200kW/400V/AC3

Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 400 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 612 A, zakrytá: Ith= 450 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 1250 A, zakrytá: Ith= 1125 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
