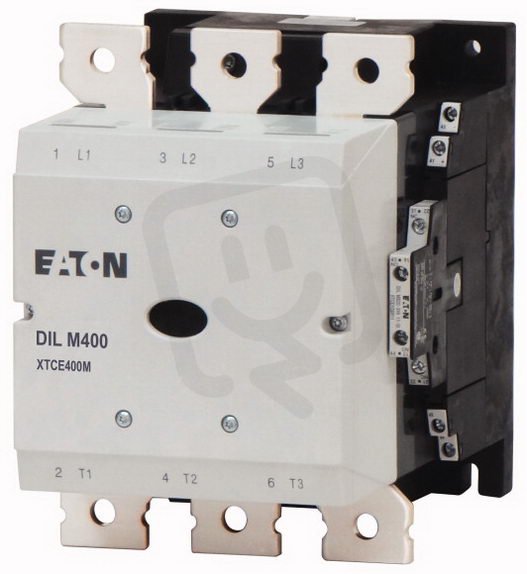

DILM400/22(RDC48) Výkonový stykač 400A/200kW AC-3 612A AC-1 3pól + 2Z 2V 48V DC
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008246
- Kód dodavatele:
- 208207
- EAN:
- 4015082082079
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 11,28 Kč
Technické parametry
- Hloubka:
- 216 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní proud AC-3 400V:
- 400 A
- Provozní proud Ie v AC-4, 400V:
- 296 A
- Provozní výkon AC-3 400V:
- 200 kW
- Provozní výkon Ie v AC-4, 400V:
- 160 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-48 V
- Šířka:
- 160 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 209 mm
DILM400/22(RDC48) Výkonový stykač 400A/200kW AC-3 612A AC-1 3pól + 2Z 2V 48V DC
DILM400/22(RDC48) je výkonový stykač se 3 spínacími póly určený pro průmyslové aplikace, ovládaný DC 24–48 V.
Dosahuje provozního proudu 400 A (AC-3, 400 V) a provozního výkonu 200 kW (AC-3, 400 V), pro AC-4 má hodnoty 296 A / 160 kW, a disponuje pomocnými kontakty 2× spínací a 2× rozpínací se sběrnicovým hlavním připojením.
Rozměry jsou 160 × 209 × 216 mm (Š × V × H) a jde o typ nemodulární.
Proč si vybrat tento výkonový stykač?
- Maximální jmenovitý proud hlavních obvodů je 400 A.
- Jmenovitý spínací výkon v režimu AC‑3 činí 200 kW, což určuje jeho použití pro spínání motorových zátěží.
- V režimu AC‑1 dosahuje jmenovitý proud hodnoty 612 A.
- Jedná se o třípólový stykač se 3 spínacími kontakty.
- Má dva pomocné zavírací kontakty (2Z) a ovládací cívku s napětím 48 V DC.
- Jde o nemodulární provedení.
Interní název produktu
DILM400/22(RDC48) Stykač 400A/200kW,2z2v
Podrobný popis produktu
Výkonový stykač, 3p+2S+2R, 200kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 400 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 612 A, zakrytá: Ith= 450 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 1250 A, zakrytá: Ith= 1125 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 125 kW, 380 V 400 V: P= 212 kW, 660 V 690 V: P= 300 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 92 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 240 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: DC ovládání
