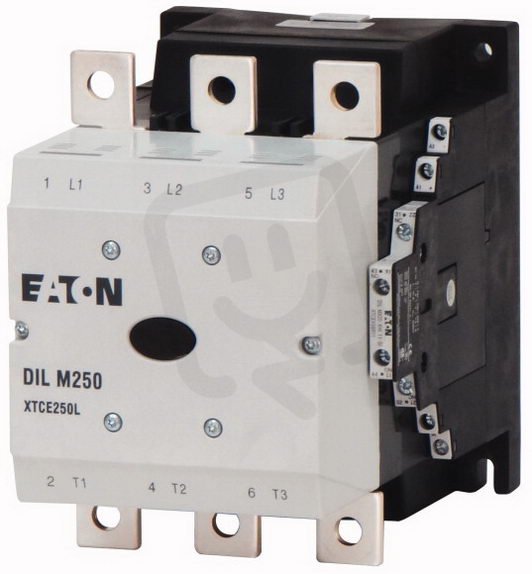

DILM250/22(RAC500) Výkonový stykač 250A/132kW EATON 208202
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008241
- Kód dodavatele:
- 208202
- EAN:
- 4015082082024
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 9,54 Kč
Technické parametry
- Hloubka:
- 208 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí AC 50 Hz:
- 250-500 V
- Provozní napětí u AC 60 Hz:
- 250-500 V
- Provozní proud AC-3 400V:
- 250 A
- Provozní proud Ie v AC-4, 400V:
- 200 A
- Provozní výkon AC-3 400V:
- 132 kW
- Provozní výkon Ie v AC-4, 400V:
- 110 kW
- Řídící napáj. napětí AC 50Hz:
- 480-500 V
- Řídící napáj. napětí AC 60HZ:
- 480-500 V
- Řídící napáj. napětí DC:
- 250-700 V
- Šířka:
- 140 mm
- Typ elektr. připoj. hlavního obvodu:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 189 mm
DILM250/22(RAC500) Výkonový stykač 250A/132kW EATON 208202
Stykač DILM250/22(RAC500) EATON 208202 je určen pro spínání třífázových obvodů s provozním proudem 250 A (AC‑3, 400 V) a provozním výkonem 132 kW (AC‑3, 400 V).
Ovládání je AC/DC (rozsahy AC 50/60 Hz: 480–500 V, DC: 250–700 V), hlavní připojení je sběrnicové, má 3 spínací, 2 pomocné spínací a 2 pomocné rozpínací kontakty, v režimu AC‑4 dosahuje 200 A / 110 kW a rozměry jsou 140×189×208 mm (Š×V×H).
Proč si vybrat tento výkonový stykač?
- Určen pro aplikace s jmenovitým proudem 250 A a jmenovitým výkonem 132 kW.
- Umožňuje ovládání jak střídavým, tak stejnosměrným napětím (AC/DC).
- Řídící napájecí napětí (AC 50 Hz) v rozsahu 480–500 V.
- Má 3 spínací kontakty, vhodné pro třífázová zapojení.
- Neobsahuje rozpínací pomocné kontakty (0).
- Výrobce EATON, typové číslo 208202 (DILM250/22(RAC500)).
Interní název produktu
DILM250/22(RAC500)Stykač 250A/132kW,2z2v
Podrobný popis produktu
Výkonový stykač, 3p+2S+2R, 132kW/400V/AC3
Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 250 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 430 A, zakrytá: Ith= 300 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 825 A, zakrytá: Ith= 742 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 170 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 137 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
