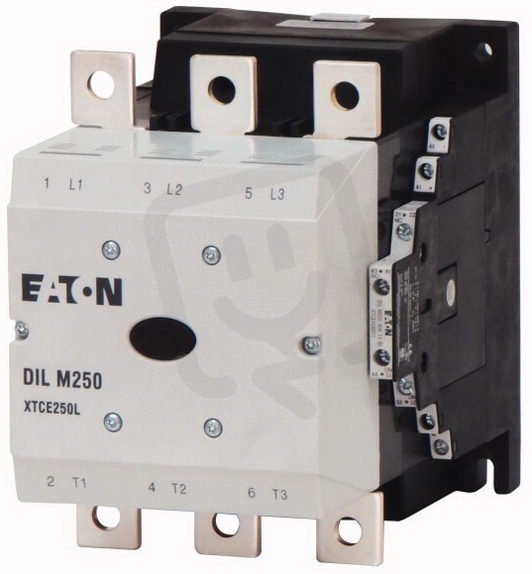

DILM250/22(RA250) Výkonový stykač 250A/132kW EATON 208201

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
54 048,90 Kč
Cena po registraci:
48 259,16 Kč/ks
Po registraci bez DPH:
39 883,60 Kč
Vaše cena s DPH:
50 266,27 Kč/ks
Vaše cena bez DPH:
41 542,37 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0008240
Kód dodavatele:
208201
EAN:
4015082082017
Standardní balení:
1 ks
Recyklační poplatek:
9,33 Kč

Technické parametry

Hloubka:
208 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
2
Počet pom. spínacích kontaktů:
2
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
3
Provozní napětí AC 50 Hz:
110-250 V
Provozní napětí u AC 60 Hz:
110-250 V
Provozní proud AC-3 400V:
250 A
Provozní proud Ie v AC-4, 400V:
200 A
Provozní výkon AC-3 400V:
132 kW
Provozní výkon Ie v AC-4, 400V:
110 kW
Řídící napáj. napětí AC 50Hz:
110-250 V
Řídící napáj. napětí AC 60HZ:
110-250 V
Řídící napáj. napětí DC:
110-250 V
Šířka:
140 mm
Typ elektr. připoj. hlavního obvodu:
sběrnicové připojení
Typ ovládacího napětí:
AC/DC
Výška:
189 mm

DILM250/22(RA250) Výkonový stykač 250A/132kW EATON 208201

DILM250/22(RA250) EATON (EAN: 4015082082017) je výkonový stykač s provozním proudem AC‑3 400 V 250 A a provozním výkonem AC‑3 400 V 132 kW. Má 3 spínací kontakty, 0 rozpínacích kontaktů, 2 pomocné spínací a 2 pomocné rozpínací kontakty a ovládací napětí AC/DC 110–250 V. Hlavní obvod je se sběrnicovým připojením, rozměry jsou 140 × 189 × 208 mm (šířka × výška × hloubka) a v režimu AC‑4 400 V dosahuje 200 A / 110 kW.

Proč si vybrat tento výkonový stykač?

  • Model DILM250/22(RA250) od EATON je výkonový stykač určený pro průmyslové použití.
  • Má jmenovitý proud 250 A, vhodný pro silnější elektrické obvody.
  • Je dimenzován pro přenos výkonu až 132 kW.
  • Typ ovládacího napětí je AC/DC, tedy cívka pracuje se střídavým i stejnosměrným napětím.
  • Řídicí napájecí napětí (AC 50 Hz) má rozsah 110–250 V, což odpovídá běžným napájecím rozsahům.
  • Disponuje 3 spínacími kontakty a 0 rozpínacích kontaktů, což ovlivňuje možnosti zapojení v ovládacích okruzích.

Interní název produktu

DILM250/22(RA250) Stykač 250A/132kW,2z2v


Podrobný popis produktu

DILM250/22(RA250)

Výkonový stykač, 3p+2S+2R, 132kW/400V/AC3

Výkonový stykač,
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 250 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 430 A, zakrytá: Ith= 300 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 825 A, zakrytá: Ith= 742 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 170 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 62 kW, 380 V 400 V: P= 110 kW, 660 V 690 V: P= 137 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
