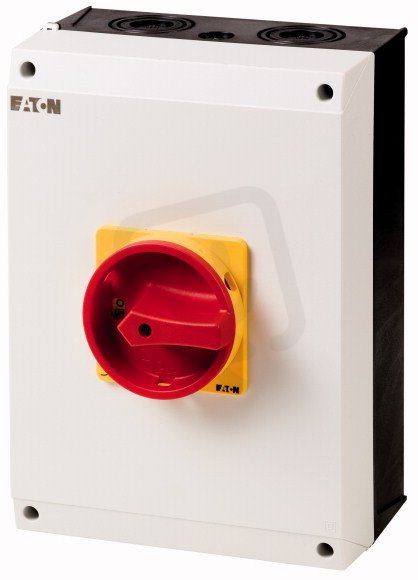

T5-4-SOND*/I5/SVB Vačkový spínač dle vlastní specifikace 100A EATON 207534
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
18 278,83 Kč
Cena po registraci:
16 320,73 Kč/ks
Po registraci bez DPH:
13 488,21 Kč
Vaše cena s DPH:
16 999,54 Kč/ks
Vaše cena bez DPH:
14 049,21 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0095331
- Kód dodavatele:
- 207534
- EAN:
- 2049992549454
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,70 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 0
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
T5-4-SOND*/I5/SVB Vačkový spínač dle vlastní specifikace 100A EATON 207534
Vačkový spínač dle vlastní specifikace T5-4-SOND*/I5/SVB (EATON 207534, EAN 2049992549454) s trvalým proudem 100 A je dodáván jako kompletní v krytu s krytím IP65 / NEMA 12 a je určen jako hlavní vypínač (verze jako hlavní vypínač: ano).
Maximální provozní napětí 690 V, provozní výkon AC-3 při 400 V 30 kW, spínací výkon při 400 V 55 kW, trvalý proud při AC-21/AC-23 400 V 100 A; zařízení je blokovatelné, vybavené přepínačem údržby, disponuje šroubovým připojením hlavního obvodu a rozměry 200×280×204 mm (Š×H×V), vhodné pro montáž na podlahu.
Není vhodné pro instalaci do rozvaděče, nemá pomocné spínací ani rozpínací kontakty a nouzové zastavení; krátkodobá proudová výdrž (lcw) je 1,7 kA.
Proč si vybrat tento vačkový spínač?
- Model je uveden podle specifikace jako T5-4-SOND*/I5/SVB (EATON 207534).
- Spínač je dimenzován pro trvalý proud Iu 100 A, vhodný pro aplikace s tímto zatížením.
- Je navržen a dodán v provedení, které může sloužit jako hlavní vypínač (ano).
- Není určen pro přímou montáž do rozvaděče (ne).
- Provozní napětí je stanoveno na 690 V AC, jmenovité provozní napětí 690 V.
- Nemá žádné hlavní ani pomocné kontakty — 0 pólů, 0 pomocných rozpínacích kontaktů a 0 pomocných spínacích kontaktů.
Interní název produktu
T5-4-SOND*/I5/SVB Vačkový spínač,100A
Podrobný popis produktu
T5-4-SOND*/I5/SVB
Main switchSurface mounting
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
