T5-3-SOND*/I5 Vačkový spínač dle vlastní specifikace 100A EATON 207530

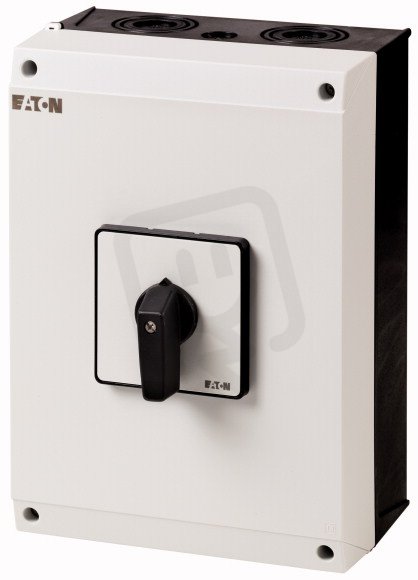

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
15 010,92 Kč
Cena po registraci:
13 402,93 Kč/ks
Po registraci bez DPH:
11 076,80 Kč
Vaše cena s DPH:
13 960,36 Kč/ks
Vaše cena bez DPH:
11 537,49 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0095327
- Kód dodavatele:
- 207530
- EAN:
- 2049992549416
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,45 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
T5-3-SOND*/I5 Vačkový spínač dle vlastní specifikace 100A EATON 207530
Tento vačkový spínač T5-3-SOND*/I5 (EAN 2049992549416, typové číslo EATON 207530) je kompletní v krytu s trvalým proudem 100 A, jmenovitým provozním napětím 690 V a stupněm krytí IP65.
Má šroubové připojení hlavního obvodu, provozní výkon AC-3 400 V: 30 kW, spínací výkon při 400 V 55 kW, krátkodobou proudovou výdrž 1,7 kA, rozměry 200 × 197 × 280 mm (Š × V × H), ovládání krátkou otočnou rukojetí a je určen pro montáž na podlahu.
Proč si vybrat tento vačkový spínač?
- Navržen pro trvalý proud 100 A, což jej předurčuje pro aplikace s vyšší stálou zátěží.
- Maximální provozní napětí Ue (AC) je 690 V, vhodné pro vyšší napěťové úrovně.
- Jmenovité provozní napětí je 690 V.
- Pro instalaci do rozvaděče není vhodný.
- Nemá pomocné kontakty — 0 spínacích a 0 rozpínacích.
- Dostupná verze jako hlavní vypínač: ne.
Interní název produktu
T5-3-SOND*/I5 Vačkový spínač,100A
Podrobný popis produktu
T5-3-SOND*/I5
Rotary switch, 100ASurface mounting
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Rotary switch, 100ASurface mounting
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
