T5-2-SOND*/I5/SVB Vačkový spínač dle vlastní specifikace 100A EATON 207528

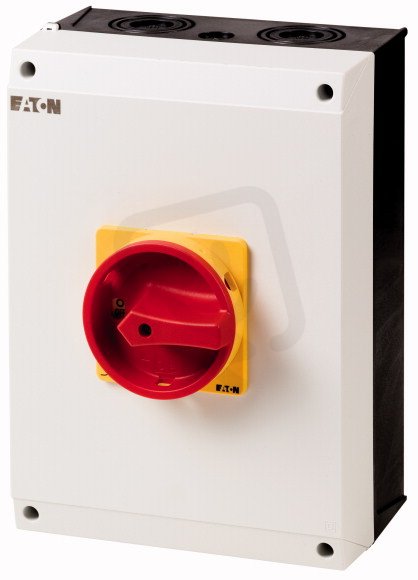

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 692,94 Kč
Cena po registraci:
11 333,28 Kč/ks
Po registraci bez DPH:
9 366,35 Kč
Vaše cena s DPH:
11 804,63 Kč/ks
Vaše cena bez DPH:
9 755,89 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0095325
- Kód dodavatele:
- 207528
- EAN:
- 2049992549393
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,35 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 169 mm
T5-2-SOND*/I5/SVB Vačkový spínač dle vlastní specifikace 100A EATON 207528
T5-2-SOND*/I5/SVB vačkový spínač dle vlastní specifikace od EATON (EAN: 2049992549393) je dodáván jako kompletní v krytu a je určen jako hlavní vypínač s možností blokování a integrovaným přepínačem údržby.
Elektrické parametry zahrnují trvalý proud 100 A, jmenovité/provozní napětí 690 V, provozní výkon AC-3 při 400 V 30 kW, spínací výkon při 400 V 55 kW a krátkodobou proudovou výdrž 1,7 kA, s šroubovým připojením hlavního obvodu.
Rozměry jsou 200 × 280 × 169 mm, stupeň krytí IP65 (NEMA 12), vhodné pro montáž na podlahu a ovládací prvek je červený.
Proč si vybrat tento vačkový spínač?
- Je dimenzován na trvalý proud 100 A, vhodný pro obvody odpovídající této zatížitelnosti.
- Pro montáž do rozvaděče není určen — není vhodný k instalaci do rozvaděče.
- Je dodáván jako hlavní vypínač, takže ho lze použít k odpojení hlavních obvodů.
- Podporuje maximální provozní napětí 690 V AC, vhodné pro síťové aplikace v tomto rozsahu.
- Má jmenovité provozní napětí 690 V, které určuje jeho provozní parametry.
- Neobsahuje pomocné kontakty — 0 pomocných rozpínacích a 0 pomocných spínacích kontaktů.
Interní název produktu
T5-2-SOND*/I5/SVB Vačkový spínač,100A
Podrobný popis produktu
T5-2-SOND*/I5/SVB
Nestandardní spínač, T5, 100 A, Povrchová montáž, 2 Modul(y), Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Nestandardní spínač, T5, 100 A, Povrchová montáž, 2 Modul(y), Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
