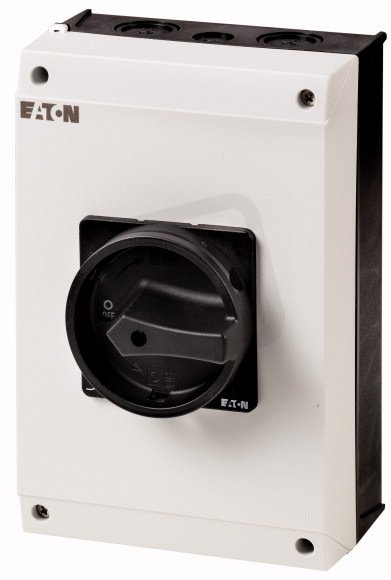

T5B-2-SOND*/I4/SVB-SW Vačkový spínač dle vlastní specifikace 63A EATON 207516
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 458,41 Kč
Cena po registraci:
7 552,36 Kč/ks
Po registraci bez DPH:
6 241,62 Kč
Vaše cena s DPH:
7 866,45 Kč/ks
Vaše cena bez DPH:
6 501,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0095314
- Kód dodavatele:
- 207516
- EAN:
- 2049992549287
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,62 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 169 mm
T5B-2-SOND*/I4/SVB-SW Vačkový spínač dle vlastní specifikace 63A EATON 207516
T5B-2-SOND*/I4/SVB-SW (EAN: 2049992549287) je vačkový spínač ve verzi jako hlavní vypínač s trvalým proudem 63 A a jmenovitým provozním napětím 690 V, určený v provedení s krytím IP65.
Zařízení je kompletní v krytu se šroubovým připojením hlavního obvodu, provozními výkony AC‑3: 22 kW a AC‑23: 30 kW při 400 V, krátkodobou proudovou výdrží 1,3 kA a je blokovatelné s integrovaným přepínačem údržby (servisu).
Rozměry jsou 160 × 169 × 240 mm (Š × V × H), přístroj je vhodný pro montáž na podlahu, má ovládací prvek v barvě černá a stupeň ochrany IP65 / NEMA 12.
Proč si vybrat tento vačkový spínač?
- Trvalý proud Iu je 63 A, což určuje jeho zatížitelnost při běžném provozu.
- Pro instalaci do rozvaděče není vhodný — ne.
- Počet pomocných rozpínacích kontaktů je 0, tedy bez samostatných rozpínacích pomocných obvodů.
- Počet pomocných spínacích kontaktů je 0, tedy bez dodatečných spínacích pomocných obvodů.
- Dostupná je verze jako hlavní vypínač — ano, vhodná pro použití jako hlavní odpojovač.
- Maximální provozní napětí Ue AC je 690 V (jmenovité provozní napětí 690–690 V), vhodné pro aplikace do 690 V.
Interní název produktu
T5B-2-SOND*/I4/SVB-SW Vačkový spínač,63A
Podrobný popis produktu
T5B-2-SOND*/I4/SVB-SW
Nestandardní spínač, T5B, 63 A, Povrchová montáž, 2 Modul(y), Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Nestandardní spínač, T5B, 63 A, Povrchová montáž, 2 Modul(y), Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Nestandardní spínače,
Sortiment: Nestandardní spínač
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Poznámky: specifické zákaznické provedení podle formuláře
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
