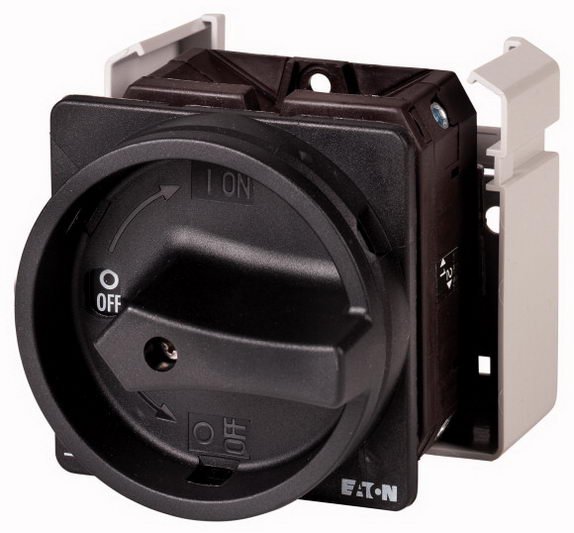

Hlavní vypínač EATON T5B-4-15682/EA/SVB-SW 6-pól+1z1v, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 195,26 Kč
Cena po registraci:
6 424,51 Kč/ks
Po registraci bez DPH:
5 309,51 Kč
Vaše cena s DPH:
6 691,70 Kč/ks
Vaše cena bez DPH:
5 530,33 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156823
- Kód dodavatele:
- 207426
- EAN:
- 4015082074265
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,26 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 173 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5B-4-15682/EA/SVB-SW 6-pól+1z1v, 63A
Hlavní vypínač T5B-4-15682/EA/SVB-SW od EATON (EAN 4015082074265) je 6pólový přístroj s pomocnými kontakty 1 spínací a 1 rozpínací, určený jako verze jako hlavní vypínač s trvalým proudem 63 A a jmenovitým provozním napětím 690 V.
Má krytí IP65, možnost zablokování (blokovatelné) a přepínač údržby, ovládací prvek je v barvě černá a typ elektrického připojení hlavního obvodu je šroubové.
Provozní výkon je 22 kW při AC‑3/400 V a 30 kW při AC‑23/400 V, krátkodobá proudová výdrž 1,3 kA a rozměry 88 × 88 × 173 mm (š × v × h).
Proč si vybrat tento hlavní vypínač?
- Je dodáván ve verzi jako hlavní vypínač: ano.
- Umožňuje odpojení obvodů pomocí 6 pólů.
- Trvalý proud je dimenzován na 63 A.
- Provozní i jmenovité napětí dosahují 690 V.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt.
- Není určen pro instalaci do rozvaděče: ne.
Interní název produktu
T5B-4-15682/EA/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-4-15682/EA/SVB-SW
T5B-4-15682/EA/SVB-SW CAM SW W/BLK LOCK
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
T5B-4-15682/EA/SVB-SW CAM SW W/BLK LOCK
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
