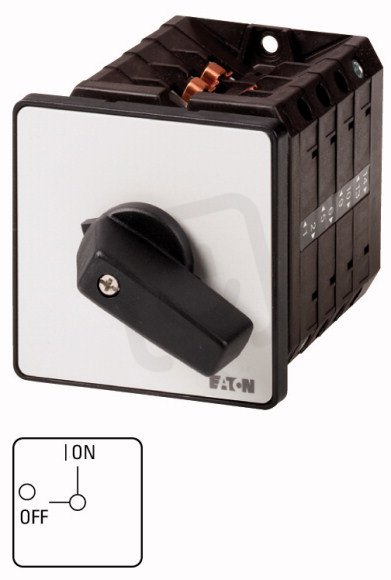

Vypínač EATON T5B-4-15682/E zap/vyp, 6-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 927,84 Kč
Cena po registraci:
5 292,84 Kč/ks
Po registraci bez DPH:
4 374,25 Kč
Vaše cena s DPH:
5 512,97 Kč/ks
Vaše cena bez DPH:
4 556,17 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156821
- Kód dodavatele:
- 207424
- EAN:
- 4015082074241
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,96 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 141 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 415-415 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 88 mm
Vypínač EATON T5B-4-15682/E zap/vyp, 6-pól, 63A
Vypínač T5B-4-15682/E (EAN 4015082074241) je 6pólový vypínač zapnuto/vypnuto s jedním pomocným spínacím a jedním rozpínacím kontaktem, trvalým proudem 63 A a jmenovitým provozním napětím 415 V (max. provozní napětí 690 V AC); provozní výkon AC‑3 400 V 22 kW, AC‑23 400 V 30 kW a krátkodobá proudová výdrž 1,3 kA.
Konstrukce nabízí šroubové připojení hlavního obvodu, stupeň krytí IP65 (NEMA 12), černou krátkou otočnou rukojeť, rozměry 88×88×141 mm (Š×V×H) a je vhodný pro přední montáž s 4 otvory; není však vhodný pro instalaci do rozvaděče a není blokovatelný.
Proč si vybrat tento vypínač?
- Vypínač má 6 pólů, takže umožňuje spínání více obvodů současně.
- Je dimenzován na trvalý proud 63 A, což odpovídá běžným průmyslovým i distribučním zatížením.
- Maximální provozní napětí střídavé sítě je 690 V AC.
- Jmenovité provozní napětí činí 415 V.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo ovládací logiku.
- Není určeno pro instalaci do rozvaděče (ne), proto je nutné zohlednit podmínky montáže podle pokynů výrobce.
Interní název produktu
T5B-4-15682/E Vypínač zap/vyp 63A
Podrobný popis produktu
T5B-4-15682/E
Vypínač zapnuto-vypnuto, 6 pólů + 1 N/O + 1 N/C, 63 A, 90 °, zapuštěná montáž
Zapínač/vypínač, Produktová řada: Zapínač/vypínač, Odkaz na skupinu dílů: T5B, s černou t-rukojetí a čelním plechem, 6 póly
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Výkon přepínání: s aretací, Čelní štítek: 0-1, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Jmenovitý nepřerušovaný proud: Iu = 63 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, 6 pólů + 1 N/O + 1 N/C, 63 A, 90 °, zapuštěná montáž
Zapínač/vypínač, Produktová řada: Zapínač/vypínač, Odkaz na skupinu dílů: T5B, s černou t-rukojetí a čelním plechem, 6 póly
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Výkon přepínání: s aretací, Čelní štítek: 0-1, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Jmenovitý nepřerušovaný proud: Iu = 63 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
