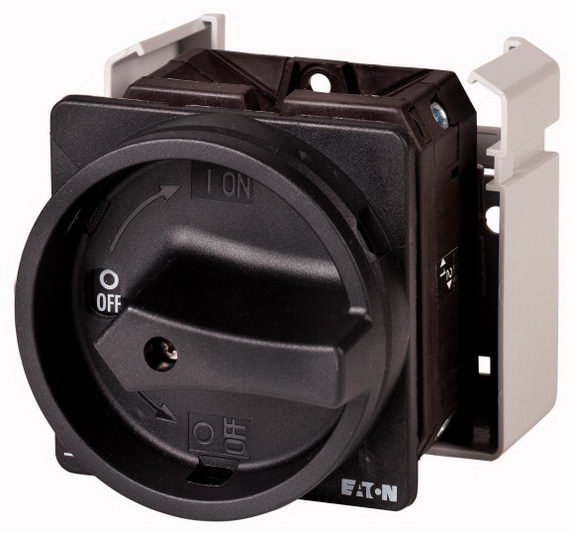

Hlavní vypínač EATON T5-4-15682/EA/SVB-SW 6-pól+1z1v, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 377,99 Kč
Cena po registraci:
9 266,22 Kč/ks
Po registraci bez DPH:
7 658,03 Kč
Vaše cena s DPH:
9 651,63 Kč/ks
Vaše cena bez DPH:
7 976,55 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156814
- Kód dodavatele:
- 207414
- EAN:
- 4015082074142
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,16 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 173 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5-4-15682/EA/SVB-SW 6-pól+1z1v, 100A
Hlavní vypínač T5-4-15682/EA/SVB-SW (EAN 4015082074142) s 6 póly, jedním pomocným spínacím a jedním pomocným rozpínacím kontaktem má trvalý proud 100 A a jmenovité provozní napětí 690 V, stupeň krytí IP65 (NEMA 12).
Pro připojení slouží šroubové připojení, rozměry jsou 88 × 88 × 173 mm, zařízení je vhodné pro přední střední montáž, je blokovatelné a obsahuje přepínač údržby, je určeno k použití jako hlavní vypínač a není vhodné pro instalaci do rozvaděče.
Provozní výkon při AC‑3 400 V je 30 kW, při AC‑23 400 V 55 kW a krátkodobá proudová výdrž (lcw) je 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Nabízí 6 pólů pro spínání vícepólových obvodů.
- Je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem, které usnadňují řízení a signalizaci.
- Je dimenzován na trvalý proud 100 A, vhodný pro aplikace s vyšší zátěží.
- Provozní napětí (jmenovité i maximální) je 690 V AC, umožňující použití ve vyšších napěťových systémech.
- Dodává se ve verzi jako hlavní vypínač, určené pro centrální odpojení obvodu.
- Není určeno pro instalaci do rozvaděče, počítejte s montáží mimo rozvaděč nebo dle specifikace výrobce.
Interní název produktu
T5-4-15682/EA/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-4-15682/EA/SVB-SW
Hlavní vypínač, T5, 100 A, zapuštěná montáž, 4 Modul(y), 6-pólové, 1 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatel
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 6 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, zapuštěná montáž, 4 Modul(y), 6-pólové, 1 Z, 1 V, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatel
Hlavní spínač, Produktová řada: Hlavní vypínač, údržbový spínač, Opravte spínač, Označení skupiny dílů: T5, Funkce zastavení: Funkce STOP, S černou otočnou rukojetí a zajišťovacím kroužkem, 6 póly, Uzamykací mechanismus: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: Přední IP65, Design: zapuštěná montáž, Úhel spínání: 90°, Jmenovitý výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 kontaktní jednotka(y), Normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
