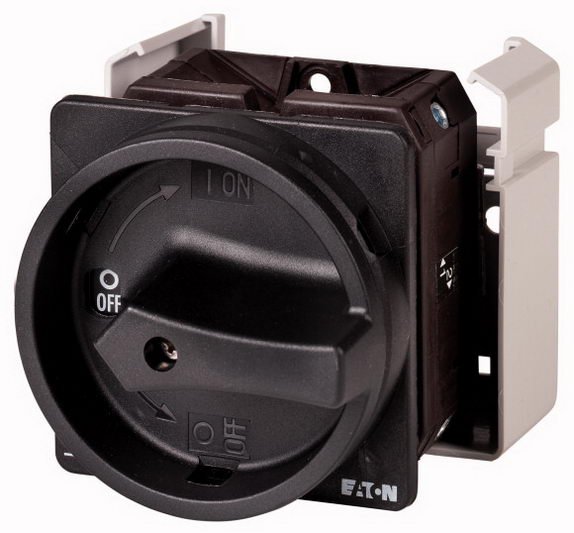

Hlavní vypínač EATON T5-3-8901/EA/SVB-SW 3+N-pól+1z1v, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 798,84 Kč
Cena po registraci:
7 856,24 Kč/ks
Po registraci bez DPH:
6 492,76 Kč
Vaše cena s DPH:
8 183,00 Kč/ks
Vaše cena bez DPH:
6 762,81 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156811
- Kód dodavatele:
- 207409
- EAN:
- 4015082074098
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,98 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 156 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 88 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 88 mm
Hlavní vypínač EATON T5-3-8901/EA/SVB-SW 3+N-pól+1z1v, 100A
T5-3-8901/EA/SVB-SW hlavní vypínač 3+N-pól+1z1v 100 A (EATON 207409, EAN 4015082074098) se 4 póly a šroubovým připojením hlavního obvodu.
Navržen pro provozní napětí 690 V s trvalým proudem 100 A, provozním výkonem AC-3 (400 V) 30 kW a spínacím výkonem při 400 V 55 kW, krátkodobá proudová výdrž 1,7 kA.
Stupeň krytí IP65 (NEMA 12), rozměry 88×88×156 mm, blokovatelný, s přepínačem údržby, verze jako hlavní vypínač a vhodný pro přední střední montáž, není určen pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), tedy tři fáze plus nulový vodič (N).
- Je dimenzován pro trvalý proud 100 A.
- Podporuje provozní napětí až 690 V AC (jmenovité napětí 690 V).
- Je dostupný ve verzi jako hlavní vypínač pro spolehlivé hlavní odpojení.
- Obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt pro signalizaci nebo řízení pomocných obvodů.
- Není vhodný pro instalaci do rozvaděče, takže je určen pro jiné montážní požadavky.
Interní název produktu
T5-3-8901/EA/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-3-8901/EA/SVB-SW
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchFlush mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
