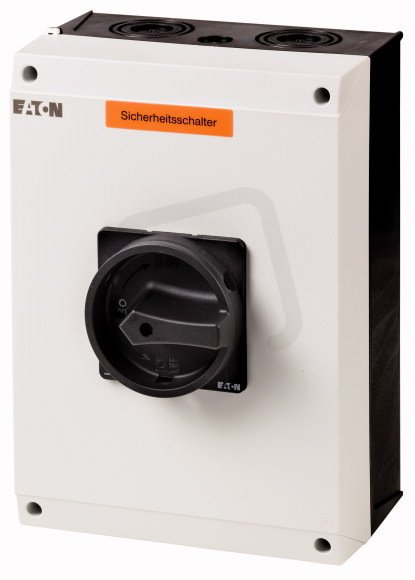

P3-100/I5-SI/N-SW Bezpečnostní vypínač 3+N-pól 100A EATON 207391
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 437,10 Kč
Cena po registraci:
7 533,38 Kč/ks
Po registraci bez DPH:
6 225,93 Kč
Vaše cena s DPH:
7 846,67 Kč/ks
Vaše cena bez DPH:
6 484,85 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156799
- Kód dodavatele:
- 207391
- EAN:
- 4015082073916
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
P3-100/I5-SI/N-SW Bezpečnostní vypínač 3+N-pól 100A EATON 207391
P3-100/I5-SI/N-SW (EAN 4015082073916) je bezpečnostní vypínač se 4 póly a trvalým proudem 100 A, určený pro jmenovité provozní napětí 690 V, v provedení kompletní v krytu s krytím IP65 (NEMA 12) a možností blokování pro montáž na podlahu.
Poskytuje spínací výkon 55 kW (provozní výkon AC‑23 400V) a AC‑3 37 kW při 400 V, má šroubové připojení, ovládací prvek páčka (černá) a krátkodobou proudovou výdrž 2 kA.
Proč si vybrat tento bezpečnostní vypínač?
- Vypínač má 4 póly (3+N), které zajišťují odpojení všech fází i středního vodiče.
- Umožňuje trvalý proud 100 A, vhodný pro obvody s tímto zatížením.
- Provozní napětí je 690 V AC (jmenovité 690 V), určené pro střídavé sítě do tohoto napětí.
- Počet pomocných kontaktů je 0 — bez pomocných spínacích i rozpínacích kontaktů.
- Vhodnost pro instalaci do rozvaděče: ne.
- Verze jako hlavní vypínač: ne.
Interní název produktu
P3-100/I5-SI/N-SW Bezp.vypínač,100A
Podrobný popis produktu
P3-100/I5-SI/N-SW
Safety switchSurface mounting
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: s výstražným štítkem „Bezpečnostní vypínač“
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Safety switchSurface mounting
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: s výstražným štítkem „Bezpečnostní vypínač“
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
