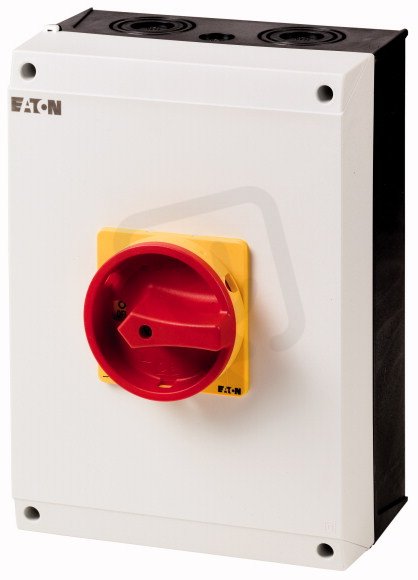

P3-100/I5-SI/N Bezpečnostní vypínač 3+N-pól 100A EATON 207390
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 437,10 Kč
Cena po registraci:
7 533,38 Kč/ks
Po registraci bez DPH:
6 225,93 Kč
Vaše cena s DPH:
7 846,67 Kč/ks
Vaše cena bez DPH:
6 484,85 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156798
- Kód dodavatele:
- 207390
- EAN:
- 4015082073909
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
P3-100/I5-SI/N Bezpečnostní vypínač 3+N-pól 100A EATON 207390
P3-100/I5-SI/N bezpečnostní vypínač 3+N-pól (4 póly, EAN 4015082073909) v kompletním krytu určený pro montáž na podlahu.
Má trvalý proud 100 A, jmenovité provozní napětí 690 V, spínací výkon při 400 V 55 kW (provozní výkon AC-3 37 kW), krytí IP65 (NEMA 12), rozměry 200×280×169 mm, šroubové připojení hlavního obvodu, je blokovatelný, vybaven bezpečnostním spínačem a nouzovým zastavením, není však vhodný pro instalaci do rozvaděče.
Proč si vybrat tento bezpečnostní vypínač?
- Vypínač má 4 póly (3+N), tedy přerušuje třífázový obvod včetně nulového vodiče.
- Umožňuje trvalý proud 100 A (Iu), vhodný pro výkonové obvody.
- Maximální i jmenovité provozní napětí je 690 V AC.
- Není určen pro instalaci do rozvaděče (ne), je koncipován jako samostatný prvek.
- Nemá žádné pomocné kontakty: 0 pomocných rozpínacích ani spínacích kontaktů.
- Verze jako hlavní vypínač: ne.
Interní název produktu
P3-100/I5-SI/N Bezpečnostní vypínač,100A
Podrobný popis produktu
P3-100/I5-SI/N
Bezpečnostní vypínače, P3, 100 A, 3 póly + N, Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem, Uzamykatelná v poloze
Bezpečnostní spínač, Produktová řada: bezpečnostní spínač, Odkaz na skupinu dílů: P3, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým zajišťovacím kroužkem
Poznámky: s výstražným štítkem „bezpečnostní spínač“, Informace o dodávaném zařízení: pomocné kontakty osazovány uživatelem, 3 póly + N, možnost uzamčení: Uzamykatelné v poloze 0 se vzájemným blokováním krytu
Stupeň krytí: IP65
Provedení: povrchová montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
Bezpečnostní vypínače, P3, 100 A, 3 póly + N, Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým pojistným kroužkem, Uzamykatelná v poloze
Bezpečnostní spínač, Produktová řada: bezpečnostní spínač, Odkaz na skupinu dílů: P3, Funkce zastavení: Funkce nouzového vypnutí, S červenou otočnou rukojetí a žlutým zajišťovacím kroužkem
Poznámky: s výstražným štítkem „bezpečnostní spínač“, Informace o dodávaném zařízení: pomocné kontakty osazovány uživatelem, 3 póly + N, možnost uzamčení: Uzamykatelné v poloze 0 se vzájemným blokováním krytu
Stupeň krytí: IP65
Provedení: povrchová montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, Odpínač podle normy ČSN EN 60947-3
