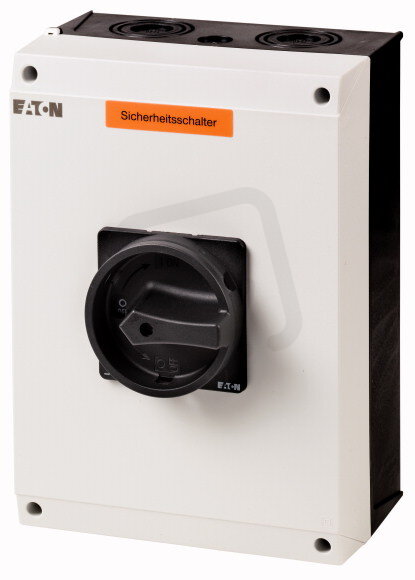

P3-100/I5-SI-SW Bezpečnostní vypínač 3-pól 100A EATON 207387
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 862,24 Kč
Cena po registraci:
7 020,12 Kč/ks
Po registraci bez DPH:
5 801,75 Kč
Vaše cena s DPH:
7 312,05 Kč/ks
Vaše cena bez DPH:
6 043,02 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156795
- Kód dodavatele:
- 207387
- EAN:
- 4015082073879
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
P3-100/I5-SI-SW Bezpečnostní vypínač 3-pól 100A EATON 207387
P3-100/I5-SI-SW bezpečnostní vypínač 3-pól od EATON (katalogové číslo 207387, EAN 4015082073879) nabízí jmenovitý proud 100 A a jmenovité provozní napětí 690 V (max. provozní napětí Ue AC 690 V).
Jde o kompletní přístroj v krytu s krytím IP65 (stupeň ochrany NEMA 12), rozměry 200 × 280 × 169 mm, ovládání páčkou v černé barvě a šroubovým elektrickým připojením; přístroj je blokovatelný a určený k montáži na podlahu (není vhodný pro instalaci do rozvaděče).
Elektricky umožňuje provozní výkony AC‑3 400V 37 kW a AC‑23 400V 55 kW, trvalý proud AC‑21/AC‑23 při 400V 100 A, krátkodobou proudovou výdrž 2 kA a jedná se o bezpečnostní spínač bez pomocných kontaktů.
Proč si vybrat tento bezpečnostní vypínač?
- Jde o 3-pólový bezpečnostní vypínač, určený pro řízení třífázových obvodů.
- Je dimenzován na trvalý proud 100 A, což určuje jeho provozní zatížení.
- Není určen pro montáž do rozvaděče (ne).
- Nemá pomocné kontakty — 0 rozpínacích a 0 spínacích kontaktů.
- Jmenovité i maximální provozní napětí činí 690 V (AC).
- Nejde o verzi určenou jako hlavní vypínač (ne), proto se používá jako doplňkový bezpečnostní prvek.
Interní název produktu
P3-100/I5-SI-SW Bezp.vypínač,100A
Podrobný popis produktu
P3-100/I5-SI-SW
Bezpečnostní vypínače, P3, 100 A, 3-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, uzamykatelný v poloze 0 s uzamčením víka, s
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: s výstražným štítkem „Bezpečnostní vypínač“
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
