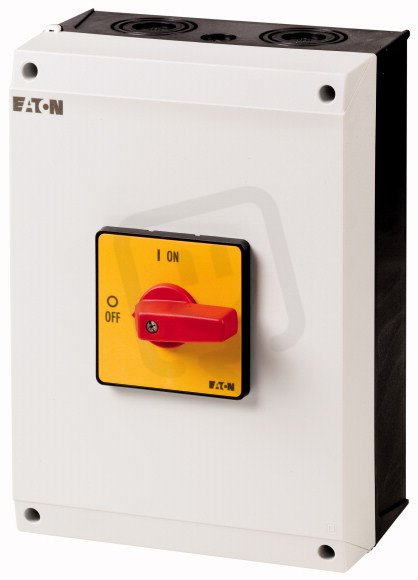

Vypínač EATON P3-100/I5-RT/N zap/vyp, 3+N-pól, 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 088,53 Kč
Cena po registraci:
6 329,30 Kč/ks
Po registraci bez DPH:
5 230,83 Kč
Vaše cena s DPH:
6 592,50 Kč/ks
Vaše cena bez DPH:
5 448,35 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156791
- Kód dodavatele:
- 207383
- EAN:
- 4015082073831
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 162 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
Vypínač EATON P3-100/I5-RT/N zap/vyp, 3+N-pól, 100A
P3-100/I5-RT/N Vypínač zapnuto/vypnuto 3+N-pól 100A EATON 207383 (EAN: 4015082073831) je kompletní vypínač v krytu určený pro trvalý proud 100 A a jmenovité provozní napětí 690 V.
Má 4 póly, šroubové připojení hlavního obvodu, provozní výkon AC-3 400 V 37 kW a spínací výkon při 400 V 55 kW, s krátkodobou proudovou výdrží 2 kA a stupeň krytí IP65 (NEMA 12).
Vybaven je krátkou otočnou rukojetí v barvě červené, funkcí nouzového zastavení, je vhodný pro montáž na podlahu a má rozměry 200 × 280 × 162 mm.
Proč si vybrat tento vypínač?
- Má 4 póly (3+N), takže je vhodný pro třífázová zapojení včetně nulového vodiče.
- Je navržen pro trvalý proud 100 A.
- Jmenovité i maximální provozní napětí činí 690 V AC.
- Nemá pomocné kontakty — 0 spínacích a 0 rozpínacích.
- Pro instalaci do rozvaděče není vhodný a není dostupný ve verzi hlavního vypínače.
- Dodáván pod typovým číslem EATON 207383 (P3-100/I5-RT/N).
Interní název produktu
P3-100/I5-RT/N Vypínač zap/vyp 100A
Podrobný popis produktu
P3-100/I5-RT/N
Spínač zapnuto / vypnuto, P3, 100 A, Povrchová montáž, 3-pólové + N, Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, P3, 100 A, Povrchová montáž, 3-pólové + N, Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
