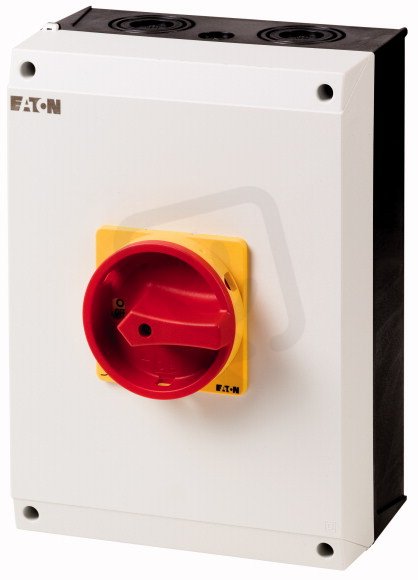

Hlavní vypínač P3-100/I5/SVB/N/HI11 3+N-pól+1z1v, 100A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 290,53 Kč
Cena po registraci:
7 402,53 Kč/ks
Po registraci bez DPH:
6 117,79 Kč
Vaše cena s DPH:
7 710,37 Kč/ks
Vaše cena bez DPH:
6 372,21 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156788
- Kód dodavatele:
- 207380
- EAN:
- 4015082073800
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,08 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
Hlavní vypínač P3-100/I5/SVB/N/HI11 3+N-pól+1z1v, 100A, v plast.skříňce, IP65
Hlavní vypínač P3-100/I5/SVB/N/HI11 v plastové skříňce s krytím IP65 (EAN 4015082073800) je určen jako verze hlavního vypínače a disponuje 4 póly (3+N) při jmenovitém proudu 100 A a jmenovitém napětí 690 V.
Má šroubové připojení hlavního obvodu, pomocné kontakty 1× spínací a 1× rozpínací, je blokovatelné, obsahuje přepínač údržby a nouzové zastavení, přičemž krátkodobá proudová výdrž je 2 kA.
Jedná se o kompletní přístroj v krytu s rozměry 200 × 280 × 169 mm, stupněm ochrany NEMA 12, vhodný pro montáž na podlahu a není vhodný pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Umožňuje přepínání tří fází s nulovým vodičem díky 4 pólům (3+N).
- Je dimenzován pro dlouhodobý provoz se trvalým proudem 100 A.
- Určen pro aplikace do sítí s vysokým napětím až do 690 V AC.
- Dodáván v plastové skříňce s krytím IP65, vhodné pro vnější prostředí.
- Obsahuje pomocné kontakty: 1 pomocný spínací a 1 pomocný rozpínací kontakt.
- Není určen pro vestavnou montáž do rozvaděče; není vhodný pro instalaci do rozvaděče.
Interní název produktu
P3-100/I5/SVB/N/HI11 Hlavní vypínač,100A
Podrobný popis produktu
P3-100/I5/SVB/N/HI11
Hlavní vypínač, P3, 100 A, Povrchová montáž, 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ov
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P3, 100 A, Povrchová montáž, 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ov
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
