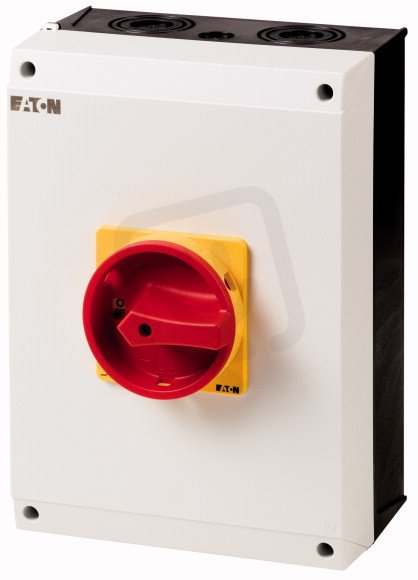

Hlavní vypínač EATON P3-100/I5/SVB/HI11 3-pól+1z1v, 100A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 704,76 Kč
Cena po registraci:
6 879,52 Kč/ks
Po registraci bez DPH:
5 685,55 Kč
Vaše cena s DPH:
7 165,60 Kč/ks
Vaše cena bez DPH:
5 921,98 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156786
- Kód dodavatele:
- 207378
- EAN:
- 4015082073787
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,04 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
Hlavní vypínač EATON P3-100/I5/SVB/HI11 3-pól+1z1v, 100A, v plast.skříňce, IP65
P3-100/I5/SVB/HI11 je hlavní vypínač 3‑pól+1z1v s trvalým proudem 100 A ve plastové skříňce s krytím IP65 (EAN 4015082073787) určený pro provoz do 690 V; není vhodný pro instalaci do rozvaděče, je konstruován pro montáž na podlahu.
Zařízení je blokovatelné a vybavené bezpečnostním spínačem, přepínačem údržby a funkcí nouzového zastavení, ovládací prvek má červenou barvu a hlavní obvod se připojuje šroubově.
Elektrické parametry zahrnují AC‑3 400V 37 kW, AC‑23 400V 55 kW, trvalý proud při AC‑21/AC‑23 100 A a krátkodobou proudovou výdrž lcw 2 kA; rozměry skříňky jsou 200×280×169 mm (Š×V×H).
Proč si vybrat tento hlavní vypínač?
- Konstrukce umožňuje spínání třífázových obvodů díky 3 pólům.
- Je vybaven pomocnými kontakty: 1 spínací a 1 rozpínací pro signalizaci nebo řídicí obvody.
- Pro trvalý provoz je dimenzován na 100 A.
- Je dostupný i ve verzi jako hlavní vypínač pro ovládání hlavního přívodu.
- Maximální provozní napětí AC (Ue) je 690 V.
- Je osazen v plastové skříňce s krytím IP65, které chrání proti prachu a stříkající vodě.
Interní název produktu
P3-100/I5/SVB/HI11 Hlavní vypínač,100A
Podrobný popis produktu
P3-100/I5/SVB/HI11
Hlavní vypínač, P3, 100 A, Povrchová montáž, 3-pólové, 1 Z, 1 V, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko, uzamyka
Hlavní spínač, Produktová řada: Hlavní spínač, spínač údržby, Odkaz na skupinu dílů: P3, Funkce zastavení: Funkce nouzového vypnutí, s červenou otočnou rukojetí a žlutým zajišťovacím kroužkem, Informace o dodávaném vybavení: Pomocný kontakt nebo nulový vodič osazený uživatelem, 3 póly, možnost uzamčení: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: IP65
Provedení: povrchová montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
Hlavní vypínač, P3, 100 A, Povrchová montáž, 3-pólové, 1 Z, 1 V, Funkce nouzového vypnutí, s červenou otočnou ovládací pákou a žlutou objímko, uzamyka
Hlavní spínač, Produktová řada: Hlavní spínač, spínač údržby, Odkaz na skupinu dílů: P3, Funkce zastavení: Funkce nouzového vypnutí, s červenou otočnou rukojetí a žlutým zajišťovacím kroužkem, Informace o dodávaném vybavení: Pomocný kontakt nebo nulový vodič osazený uživatelem, 3 póly, možnost uzamčení: Možnost uzamčení v poloze 0 (vypnuto)
Stupeň krytí: IP65
Provedení: povrchová montáž, jmenovitý výkon motoru AC-23 A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, normy: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Odpínač podle normy ČSN EN 60947-3
