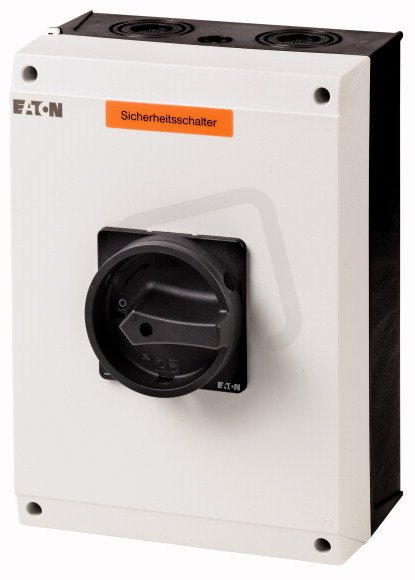

Hlavní vypínač P3-100/I5/SVB-SW/N/HI11 3+N-pól+1z1v, 100A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 290,53 Kč
Cena po registraci:
7 402,53 Kč/ks
Po registraci bez DPH:
6 117,79 Kč
Vaše cena s DPH:
7 710,37 Kč/ks
Vaše cena bez DPH:
6 372,21 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156785
- Kód dodavatele:
- 207377
- EAN:
- 4015082073770
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,08 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
Hlavní vypínač P3-100/I5/SVB-SW/N/HI11 3+N-pól+1z1v, 100A, v plast.skříňce, IP65
Hlavní vypínač P3-100/I5/SVB-SW/N/HI11 v plastové skříňce s krytím IP65 (EAN: 4015082073770) je kompletní přístroj určený jako hlavní vypínač s 4 póly.
Má pomocné kontakty 1 spínací a 1 rozpínací, trvalý proud 100 A a max. provozní napětí 690 V, se spínacím výkonem 55 kW při 400 V a provozním výkonem AC-3 37 kW.
Pro připojení hlavního obvodu slouží šroubové svorky, přístroj je blokovatelný, má přepínač údržby, je určený pro montáž na podlahu a jeho rozměry jsou 200×280×169 mm.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), které umožňují kompletní odpojení třífázové soustavy včetně ochranného vodiče.
- Má trvalý proud 100 A, vhodný pro obvody s tímto zatížením.
- Je osazen v plastové skříňce s krytím IP65, která poskytuje ochranu proti prachu a tryskající vodě.
- Podporuje jmenovité/maximální provozní napětí 690 V AC, určené pro aplikace s vyšším napětím.
- Obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt (1z/1v) pro signalizaci nebo dálkové řízení.
- Je dodáván ve verzi jako hlavní vypínač a současně není určen pro instalaci do rozvaděče, proto je vhodný pro samostatné montáže.
Interní název produktu
P3-100/I5/SVB-SW/N/HI11 Hlav.vypínač100A
Podrobný popis produktu
P3-100/I5/SVB-SW/N/HI11
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
