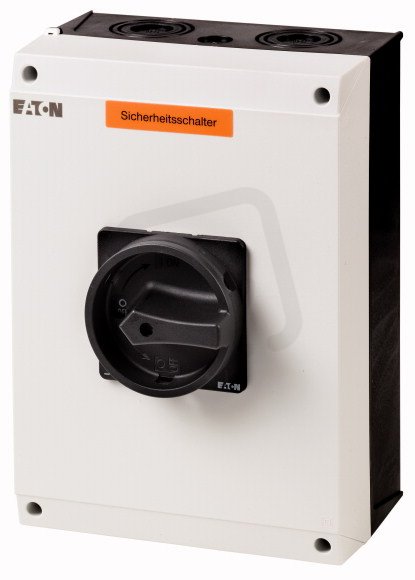

Hlavní vypínač P3-100/I5/SVB-SW/HI11 3-pól+1z1v, 100A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 704,76 Kč
Cena po registraci:
6 879,52 Kč/ks
Po registraci bez DPH:
5 685,55 Kč
Vaše cena s DPH:
7 165,60 Kč/ks
Vaše cena bez DPH:
5 921,98 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156783
- Kód dodavatele:
- 207375
- EAN:
- 4015082073756
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,04 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 169 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 2 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 37 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 280 mm
Hlavní vypínač P3-100/I5/SVB-SW/HI11 3-pól+1z1v, 100A, v plast.skříňce, IP65
P3-100/I5/SVB-SW/HI11 Hlavní vypínač 3-pól+1z1v 100A v plast.skříňce 207375, EAN 4015082073756, je hlavní vypínač s 3 póly, pomocnými kontakty 1 spínací / 1 rozpínací, jmenovitým proudem 100 A a jmenovitým provozním napětím 690 V při krytí IP65.
Zařízení je dodáno kompletní v krytu z plastu o rozměrech 200 × 280 × 169 mm, s šroubovým připojením hlavního obvodu, možností montáže na podlahu a stupněm ochrany NEMA 12.
Jedná se o verzi jako hlavní vypínač, která je blokovatelná a má přepínač údržby, s provozním výkonem 37 kW (AC‑3/400V), spínacím výkonem 55 kW při 400 V a krátkodobou proudovou výdrží 2 kA.
Proč si vybrat tento hlavní vypínač?
- Má 3 póly, takže je vhodný pro ovládání třífázových obvodů.
- Obsahuje pomocné kontakty: 1 spínací a 1 rozpínací.
- Je dimenzován na trvalý proud 100 A.
- K dispozici ve verzi jako hlavní vypínač (ano).
- Maximální provozní napětí střídavého proudu je 690 V.
- Není určen pro instalaci do rozvaděče (ne).
Interní název produktu
P3-100/I5/SVB-SW/HI11 Hlav.vypínač,100A
Podrobný popis produktu
P3-100/I5/SVB-SW/HI11
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
