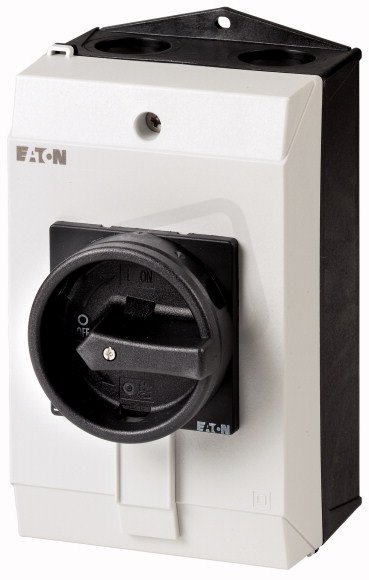

Hlavní vypínač EATON P1-25/I2/SVB-SW/N 3+N-pól, 25A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 178,47 Kč
Cena po registraci:
1 945,15 Kč/ks
Po registraci bez DPH:
1 607,56 Kč
Vaše cena s DPH:
2 026,04 Kč/ks
Vaše cena bez DPH:
1 674,41 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156719
- Kód dodavatele:
- 207296
- EAN:
- 4015082072964
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,65 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 100 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 180 mm
Hlavní vypínač EATON P1-25/I2/SVB-SW/N 3+N-pól, 25A, v plast.skříňce, IP65
Hlavní vypínač P1-25/I2/SVB-SW/N (EATON 207296, EAN 4015082072964) je kompletní zařízení v plastové skříňce s trvalým proudem 25 A, max. provozním napětím 690 V AC a stupněm krytí IP65.
Má 4 póly (3+N), šroubové připojení hlavního obvodu, možnost blokování a integrovaný přepínač údržby; není určen pro instalaci do rozvaděče, ale je vhodný pro montáž na podlahu.
Provozní výkon činí 13 kW při AC-23/400 V (AC-3/400 V 7,5 kW), rozměry jsou 100 × 180 × 115 mm a krátkodobá proudová výdrž je 0,64 kA.
Proč si vybrat tento hlavní vypínač?
- Je dodáván v plastové skříňce s krytím IP65, takže je chráněn proti prachu a stříkající vodě.
- Má 4 póly (3+N), což umožňuje spínání třífázového obvodu s nulovým vodičem.
- Má trvalý proud 25 A, vhodný pro obvody s tímto proudovým zatížením.
- Je určen jako hlavní vypínač, tedy vhodný pro přerušení napájení celého obvodu.
- Podporuje provoz při jmenovitém napětí 690 V AC, vhodné pro průmyslové třífázové sítě.
- Není vhodný pro instalaci do rozvaděče, což je třeba zohlednit při plánování montáže.
Interní název produktu
P1-25/I2/SVB-SW/N Hlavní vypínač,25A
Podrobný popis produktu
P1-25/I2/SVB-SW/N
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
