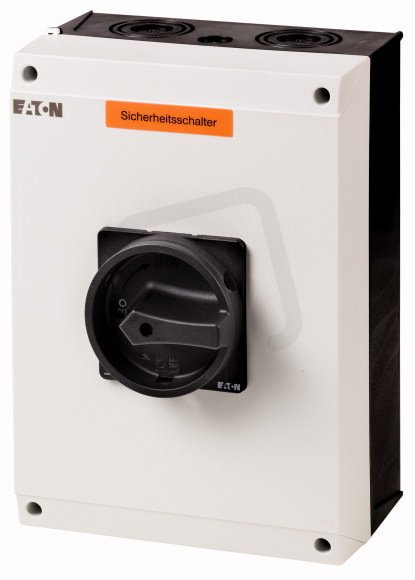

T5-4-15682/I5-SI-SW Bezpečnostní vypínač 6-pól+1z1v 100A EATON 207286
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 815,39 Kč
Cena po registraci:
11 442,69 Kč/ks
Po registraci bez DPH:
9 456,77 Kč
Vaše cena s DPH:
11 918,56 Kč/ks
Vaše cena bez DPH:
9 850,05 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156713
- Kód dodavatele:
- 207286
- EAN:
- 4015082072865
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,96 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 222 mm
T5-4-15682/I5-SI-SW Bezpečnostní vypínač 6-pól+1z1v 100A EATON 207286
T5-4-15682/I5-SI-SW Bezpečnostní vypínač 6 pólů od EATON (katalogové číslo 207286, EAN: 4015082072865) je určen pro průmyslové aplikace s jmenovitým napětím 690 V a trvalým proudem 100 A, s krytím IP65.
Jedná se o kompletní přístroj v krytu se šroubovým připojením hlavního obvodu, vybavený bezpečnostním spínačem a možností blokování; provozní výkon je AC-3 400 V: 30 kW a spínací výkon 400 V: 55 kW.
Rozměry jsou 200 × 280 × 222 mm (Š × H × V), přístroj má stupeň ochrany NEMA 12, ovládací prvek je černý a je vhodný pro montáž na podlahu, krátkodobá proudová výdrž činí 1,7 kA.
Proč si vybrat tento bezpečnostní vypínač?
- Má 6 pólů, což umožňuje současné přepínání více obvodů.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro doplňkové signalizace nebo ovládání.
- Trvalý proud (Iu) je 100 A, vhodný pro aplikace s vyšším zatížením.
- Maximální provozní napětí Ue (AC) je 690 V, kompatibilní s průmyslovými sítěmi vysokého napětí.
- Pro instalaci do rozvaděče není vhodný.
- Neexistuje ve verzi určené jako hlavní vypínač (ne).
Interní název produktu
T5-4-15682/I5-SI-SW Bezp.vypínač,100A
Podrobný popis produktu
T5-4-15682/I5-SI-SW
Safety switchSurface mounting
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: s výstražným štítkem „Bezpečnostní vypínač“, 6pólové, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Safety switchSurface mounting
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: s výstražným štítkem „Bezpečnostní vypínač“, 6pólové, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
