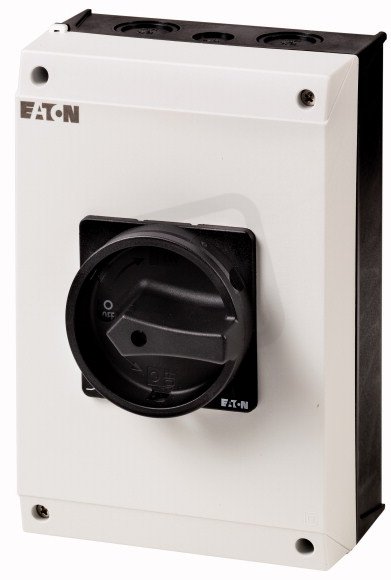

T5-4-8344/I5/SVB-SW Hlavní vypínač 8-pól 100A v plast.skříňce IP65 EATON 207284
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 504,29 Kč
Cena po registraci:
11 164,89 Kč/ks
Po registraci bez DPH:
9 227,18 Kč
Vaše cena s DPH:
11 629,21 Kč/ks
Vaše cena bez DPH:
9 610,92 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156711
- Kód dodavatele:
- 207284
- EAN:
- 4015082072841
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,70 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 207 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 8
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 150 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 200 mm
T5-4-8344/I5/SVB-SW Hlavní vypínač 8-pól 100A v plast.skříňce IP65 EATON 207284
Hlavní vypínač T5-4-8344/I5/SVB-SW (EAN 4015082072841) v plastové skříňce, 8 pólů, se jmenovitým proudem 100 A a krytím IP65.
Určen pro napětí až 690 V, s provozním výkonem při AC‑3 (400 V) 30 kW a spínacím výkonem 55 kW, disponuje šroubovým připojením hlavního obvodu a krátkodobou proudovou výdrží 1,7 kA.
Je vyhotoven jako kompletní přístroj v krytu, blokovatelný, s přepínačem údržby, verze jako hlavní vypínač a vhodný pro montáž na podlahu; ovládací prvek je černý.
Proč si vybrat tento hlavní vypínač?
- Má 8 pólů, což umožňuje odpojení vícefázových obvodů.
- Umožňuje trvalý proud 100 A, vhodný pro středně velké proudové zátěže.
- Je dodáván v plastové skříňce s krytím IP65, takže je chráněn proti prachu a stříkající vodě.
- Je určen jako hlavní vypínač pro centrální odpojení napájení.
- Má maximální provozní napětí 690 V AC, kompatibilní s průmyslovými systémy.
- Není určen pro instalaci do rozvaděče, proto je třeba zvolit vhodné montážní řešení.
Interní název produktu
T5-4-8344/I5/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-4-8344/I5/SVB-SW
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 8pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 95 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 8pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 95 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
