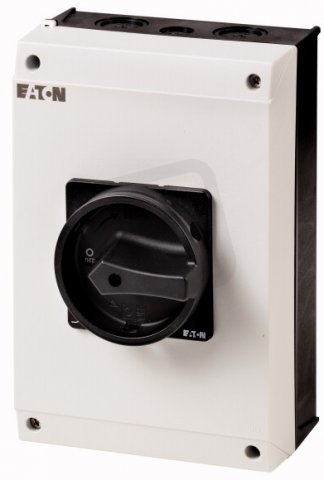

T5-4-15682/I5/SVB-SW Hlavní vypínač 6-pól+1z1v 100A v plast.skříňce IP65 207282
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 504,60 Kč
Cena po registraci:
11 165,20 Kč/ks
Po registraci bez DPH:
9 227,44 Kč
Vaše cena s DPH:
11 629,53 Kč/ks
Vaše cena bez DPH:
9 611,18 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156709
- Kód dodavatele:
- 207282
- EAN:
- 4015082072827
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,96 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
T5-4-15682/I5/SVB-SW Hlavní vypínač 6-pól+1z1v 100A v plast.skříňce IP65 207282
T5-4-15682/I5/SVB-SW Hlavní vypínač 6-pól+1z1v 100A v plast.skříňce IP65 (EAN: 4015082072827) je dodáván jako kompletní přístroj v krytu ve verzi hlavního vypínače s 6 póly a trvalým proudem 100 A.
Má stupeň krytí IP65, šroubové připojení hlavního obvodu, jmenovité provozní napětí 690 V a spínací výkon 55 kW při 400 V (AC-23) / provozní výkon 30 kW při AC-3 400 V; je blokovatelný a vybaven přepínačem pro údržbu, vhodný pro montáž na podlahu.
Rozměry skříňky jsou 200 mm (šířka) × 280 mm (hloubka) × 197 mm (výška) a krátkodobá proudová výdrž (lcw) je 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Je dodáván ve verzi hlavního vypínače: ano.
- Má 6 pólů, vhodných pro ovládání vícepólových obvodů.
- Trvalý proud (Iu) je 100 A.
- Maximální provozní napětí střídavé sítě (Ue AC) je 690 V.
- Obsahuje pomocné kontakty: 1 spínací a 1 rozpínací pro signalizaci nebo řízení.
- Pro instalaci do rozvaděče: ne; je v plastové skříňce s krytím IP65.
Interní název produktu
T5-4-15682/I5/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-4-15682/I5/SVB-SW
Hlavní vypínač, T5, 100 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací páko
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací páko
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
