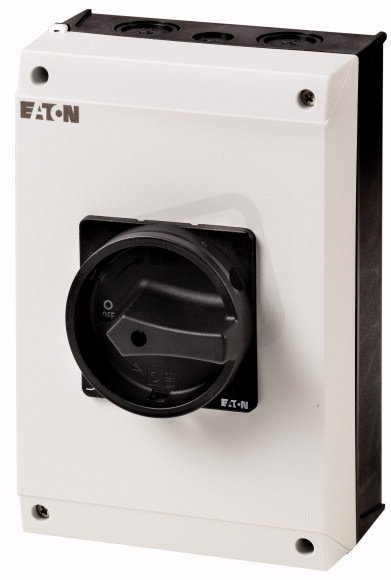

Hlavní vypínač EATON T5-3-8342/I5/SVB-SW 6-pól, 100A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 775,18 Kč
Cena po registraci:
9 621,02 Kč/ks
Po registraci bez DPH:
7 951,26 Kč
Vaše cena s DPH:
10 021,14 Kč/ks
Vaše cena bez DPH:
8 281,93 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156707
- Kód dodavatele:
- 207280
- EAN:
- 4015082072803
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,52 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
Hlavní vypínač EATON T5-3-8342/I5/SVB-SW 6-pól, 100A, v plast.skříňce, IP65
Hlavní vypínač T5-3-8342/I5/SVB-SW od EATON je 6‑pólový kompletní přístroj v plastové skříňce se stupněm krytí IP65 a trvalým proudem 100 A.
Má jmenovité provozní napětí 690 V, provozní výkon AC‑3 při 400 V 30 kW a spínací výkon při 400 V 55 kW, s šroubovým připojením hlavního obvodu a krátkodobou proudovou výdrží 1,7 kA.
Je blokovatelný, vybaven přepínačem údržby, vhodný pro montáž na podlahu, splňuje stupeň ochrany NEMA 12 a má rozměry 200 × 197 × 280 mm; ovládací prvek je černý.
Proč si vybrat tento hlavní vypínač?
- Vhodný pro instalace v náročnějším prostředí díky plastové skříňce s krytím IP65.
- Má 6 pólů, což umožňuje přepínání třífázových obvodů s dalšími vodiči.
- Nabízí trvalý proud 100 A pro kontinuelní provoz.
- Není vhodný pro instalaci do rozvaděče, je určen pro montáž mimo vnitřek rozvaděče.
- Je dodáván ve verzi jako hlavní vypínač, takže slouží pro odpojování celých obvodů.
- Umožňuje provoz při maximálním provozním napětí 690 V AC.
Interní název produktu
T5-3-8342/I5/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-3-8342/I5/SVB-SW
Hlavní vypínač, T5, 100 A, Povrchová montáž, 3 Modul(y), 6pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5, 100 A, Povrchová montáž, 3 Modul(y), 6pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
