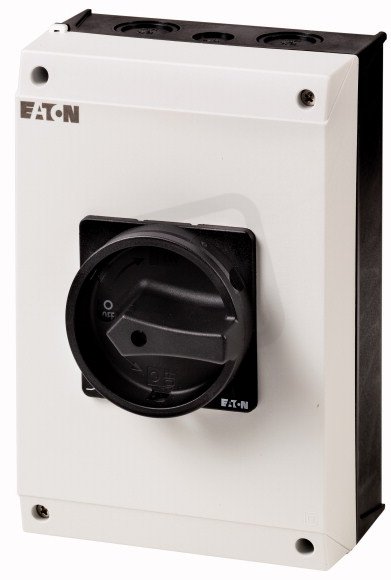

Hlavní vypínač T5-3-8901/I5/SVB-SW 3+N-pól+1z1v, 100A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 615,44 Kč
Cena po registraci:
9 478,40 Kč/ks
Po registraci bez DPH:
7 833,39 Kč
Vaše cena s DPH:
9 872,57 Kč/ks
Vaše cena bez DPH:
8 159,15 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156705
- Kód dodavatele:
- 207278
- EAN:
- 4015082072780
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,52 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač T5-3-8901/I5/SVB-SW 3+N-pól+1z1v, 100A, v plast.skříňce, IP65
T5-3-8901/I5/SVB-SW (EAN 4015082072780) je verze jako hlavní vypínač v plastové skříňce s krytím IP65, provedením 3+N – 4 póly a trvalým proudem 100 A.
Určeno pro montáž na podlahu, zařízení je blokovatelné, má přepínač údržby a šroubové připojení hlavního obvodu; max. provozní napětí 690 V, spínací výkon při 400 V 55 kW a provozní výkon AC-3 (400 V) 30 kW, krátkodobá proudová výdrž 1,7 kA.
Kompletní přístroj v krytu (NEMA 12) se šířkou 200 mm, hloubkou 280 mm a výškou 204 mm, s jedním pomocným spínacím a jedním pomocným rozpínacím kontaktem a ovládacím prvkem v barvě černá.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly (3+N), tedy třífázové odpojení včetně ochranného vodiče.
- Je dimenzován na trvalý proud 100 A, vhodný pro silnější obvody.
- Maximální provozní napětí je 690 V AC, což umožňuje použití v průmyslových instalacích.
- Dodáván je v plastové skříňce s krytím IP65, zajišťující ochranu proti prachu a stříkající vodě.
- Není určen pro instalaci do rozvaděče (ne), proto je vhodný pro montáž jako samostatné zařízení.
- K dispozici je verze jako hlavní vypínač (ano), vhodná pro hlavní odpojení napájení.
Interní název produktu
T5-3-8901/I5/SVB-SW Hlavní vypínač,100A
Podrobný popis produktu
T5-3-8901/I5/SVB-SW
Hlavní spínač, +kryt, 3p+N+1S+1R, Ie=80A, rukojeť černá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní spínač, +kryt, 3p+N+1S+1R, Ie=80A, rukojeť černá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
