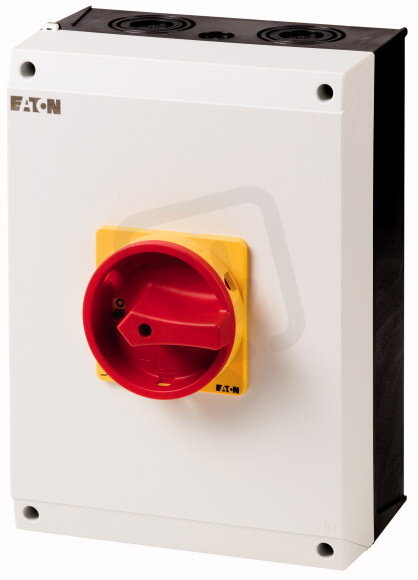

Hlavní vypínač EATON T5-3-8901/I5/SVB 100A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 615,44 Kč
Cena po registraci:
9 478,40 Kč/ks
Po registraci bez DPH:
7 833,39 Kč
Vaše cena s DPH:
9 872,57 Kč/ks
Vaše cena bez DPH:
8 159,15 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156704
- Kód dodavatele:
- 207277
- EAN:
- 4015082072773
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,52 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač EATON T5-3-8901/I5/SVB 100A
Hlavní vypínač T5-3-8901/I5/SVB (EAN 4015082072773) je kompletní přístroj v krytu, určený jako hlavní vypínač, s trvalým proudem 100 A, 4 póly a jmenovitým provozním napětím 690 V.
Má šroubové připojení hlavního obvodu, krytí IP65 (NEMA 12), ovládací prvek v červené barvě a rozměry 200×280×204 mm (Š×H×V); je vhodný pro montáž na podlahu.
Je blokovatelný, disponuje nouzovým zastavením a přepínačem údržby, zvládá provozní výkon až 30 kW při AC‑3 400 V, spínací výkon 55 kW při 400 V a má krátkodobou proudovou výdrž 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Je dodáván ve verzi pro použití jako hlavní vypínač (ano).
- Umožňuje trvalý proud až 100 A.
- Má 4 póly pro spínání vícepólových obvodů.
- Je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem.
- Maximální provozní napětí střídavého proudu je 690 V AC (jmenovité provozní napětí 690 V).
- Pro instalaci do rozvaděče není vhodný (ne).
Interní název produktu
T5-3-8901/I5/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-3-8901/I5/SVB
Hlavní spínač, +kryt, 3p+N+1S+1R, Ie=80A, rukojeť červená žlutá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní spínač, +kryt, 3p+N+1S+1R, Ie=80A, rukojeť červená žlutá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
