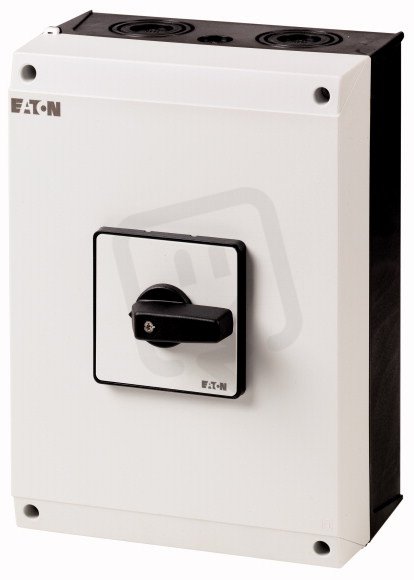

T5-4-15682/I5 Vypínač zapnuto/vypnuto 6-pól 100A EATON 207269
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
11 847,07 Kč
Cena po registraci:
10 578,12 Kč/ks
Po registraci bez DPH:
8 742,25 Kč
Vaše cena s DPH:
11 018,02 Kč/ks
Vaše cena bez DPH:
9 105,80 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156698
- Kód dodavatele:
- 207269
- EAN:
- 4015082072698
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,89 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
T5-4-15682/I5 Vypínač zapnuto/vypnuto 6-pól 100A EATON 207269
Vypínač T5-4-15682/I5 od EATON (EAN 4015082072698) je 6‑pólový kompletní přístroj v krytu s trvalým proudem 100 A a jmenovitým provozním napětím 690 V.
Má spínací výkon 55 kW při 400 V (AC‑23), krátkodobou proudovou výdrž 1,7 kA, stupeň krytí IP65 a ochranu NEMA 12, se šroubovým připojením hlavního obvodu, krátkou otočnou rukojetí v černé barvě a je vhodný pro montáž na podlahu.
Proč si vybrat tento vypínač?
- Vypínač má 6 pólů, což umožňuje souběžné přerušení více vodičů v jednom prvku.
- Je dimenzován na trvalý proud 100 A, takže zvládne dlouhodobé zatížení tohoto rozsahu.
- Maximální provozní napětí AC činí 690 V, vhodné pro aplikace s vyšším napětím.
- Obsahuje 1 pomocný spínací kontakt pro signalizaci nebo řízení doplňkových obvodů.
- Obsahuje 1 pomocný rozpínací kontakt, který lze využít pro přerušení pomocných okruhů.
- Pro instalaci do rozvaděče není určen (ne).
Interní název produktu
T5-4-15682/I5 Vypínač zap/vyp 100A
Podrobný popis produktu
T5-4-15682/I5
Spínač zapnuto / vypnuto, T5, 100 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, s černou pákou a čelním štítke
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T5, 100 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, s černou pákou a čelním štítke
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
