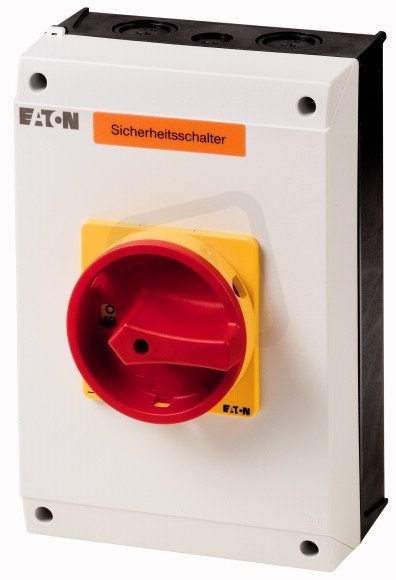

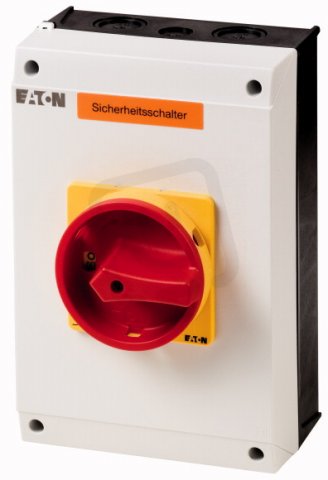

T5B-4-15682/I4-SI Bezpečnostní vypínač 6-pól+1z1v 63A EATON 207254
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 112,11 Kč
Cena po registraci:
7 243,19 Kč/ks
Po registraci bez DPH:
5 986,11 Kč
Vaše cena s DPH:
7 544,42 Kč/ks
Vaše cena bez DPH:
6 235,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156690
- Kód dodavatele:
- 207254
- EAN:
- 4015082072544
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,90 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ano
- Blokovatelné:
- ano
- Hloubka:
- 167 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 1000-1000 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 125 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 175 mm
T5B-4-15682/I4-SI Bezpečnostní vypínač 6-pól+1z1v 63A EATON 207254
T5B-4-15682/I4-SI Bezpečnostní vypínač 6-pól+1z1v 63A EATON 207254 (EAN 4015082072544) je bezpečnostní vypínač se 6 póly, 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem a trvalým proudem 63 A.
Zařízení má krytí IP65, je blokovatelné, vybavené nouzovým zastavením a červeným ovládacím prvkem, používá šroubové připojení a je určeno pro montáž na podlahu, nikoli pro instalaci do rozvaděče nebo jako hlavní vypínač.
Technické parametry zahrnují max. provozní napětí 690 V AC, jmenovité provozní napětí 1000 V, provozní výkon AC-23 30 kW (AC‑3 22 kW při 400 V), rozměry 125×175×167 mm a krátkodobou proudovou výdrž 1,3 kA.
Proč si vybrat tento bezpečnostní vypínač?
- Má 6 pólů, což umožňuje spolehlivé odpojení vícepólových obvodů.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci a řízení pomocných funkcí.
- Je dimenzován na trvalý proud 63 A, vhodný pro středně zatížené aplikace.
- Umožňuje provoz při maximálním provozním napětí 690 V AC.
- Má jmenovité provozní napětí 1000 V.
- Není určen pro montáž do rozvaděče — není vhodný pro instalaci do rozvaděče.
Interní název produktu
T5B-4-15682/I4-SI Bezp.vypínač,63A
Podrobný popis produktu
T5B-4-15682/I4-SI
Safety switchSurface mounting
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: s výstražným štítkem „Bezpečnostní vypínač“, 6pólové, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Safety switchSurface mounting
Bezpečnostní vypínače,
Sortiment: Magnetický spínač
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: s výstražným štítkem „Bezpečnostní vypínač“, 6pólové, Možnost uzamčení: uzamykatelný v poloze 0 s uzamčením víka
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
