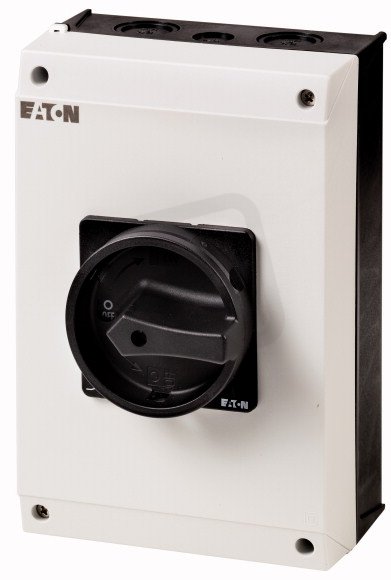

Hlavní vypínač T5B-3-8901/I4/SVB-SW 3+N-pól+1z1v, 63A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 506,96 Kč
Cena po registraci:
5 810,02 Kč/ks
Po registraci bez DPH:
4 801,67 Kč
Vaše cena s DPH:
6 051,62 Kč/ks
Vaše cena bez DPH:
5 001,34 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156683
- Kód dodavatele:
- 207245
- EAN:
- 4015082072452
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,80 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač T5B-3-8901/I4/SVB-SW 3+N-pól+1z1v, 63A, v plast.skříňce, IP65
T5B-3-8901/I4/SVB-SW (EAN 4015082072452) je kompletní hlavní vypínač v plastové skříňce se stupněm krytí IP65 a ochranou NEMA 12, provedený jako 3+N-pól (celkem 4 póly).
Má trvalý proud 63 A, jmenovité a maximální provozní napětí 690 V a provozní výkony AC-3 22 kW a AC-23 30 kW při 400 V, s šroubovým připojením hlavního obvodu.
Zařízení je blokovatelné, disponuje přepínačem údržby, má krátkodobou proudovou výdrž 1,3 kA, je určeno pro montáž na podlahu a není vhodné pro instalaci do rozvaděče.
Proč si vybrat tento hlavní vypínač?
- Je určen jako hlavní vypínač, takže je vhodný pro centralizované odpojení napájení.
- Má 4 póly (3+N), což umožňuje odpojení tří fází i neutralního vodiče.
- Nabízí 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo řízení obvodů.
- Podporuje trvalý proud 63 A, vhodný pro středně zatížené obvody.
- Maximální provozní napětí je 690 V AC (jmenovité provozní napětí 690 V).
- Je dodán v plastové skříňce s krytím IP65, které zajišťuje ochranu proti prachu a stříkající vodě.
Interní název produktu
T5B-3-8901/I4/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-3-8901/I4/SVB-SW
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
