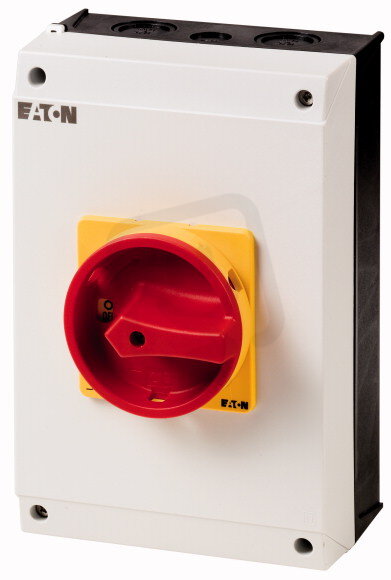

Hlavní vypínač EATON T5B-3-8901/I4/SVB 3+N-pól+1z1v, 63A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 506,96 Kč
Cena po registraci:
5 810,02 Kč/ks
Po registraci bez DPH:
4 801,67 Kč
Vaše cena s DPH:
6 051,62 Kč/ks
Vaše cena bez DPH:
5 001,34 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156682
- Kód dodavatele:
- 207244
- EAN:
- 4015082072445
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,80 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač EATON T5B-3-8901/I4/SVB 3+N-pól+1z1v, 63A, v plast.skříňce, IP65
Hlavní vypínač T5B-3-8901/I4/SVB (EAN: 4015082072445) v plastové skříňce, 3+N pólů s pomocnými kontakty 1z/1v je určen pro provozní napětí až 690 V.
S přepínačem údržby, blokovatelným ovládáním a nouzovým zastavením, s trvalým proudem 63 A, spínacím výkonem 30 kW (AC-23/400 V) a provozním výkonem 22 kW (AC-3/400 V) poskytuje bezpečné a robustní ovládání.
Kompletní provedení v krytu s krytím IP65, šroubovým připojením hlavního obvodu a možností montáže na podlahu doplňují rozměry 160 × 204 × 240 mm.
Proč si vybrat tento hlavní vypínač?
- Je určen pro rozpojení třífázového obvodu díky 4 pólům (3+N).
- Obsahuje pomocné kontakty pro doplňkové řízení: 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt.
- Je dimenzován pro trvalý proud 63 A, což odpovídá běžným průmyslovým aplikacím.
- Dodává se ve verzi hlavního vypínače: ano, vhodné tam, kde je potřeba centrální odpojování.
- Umožňuje provoz při napětí až 690 V AC.
- Je osazen v plastové skříňce s krytím IP65, poskytující ochranu proti prachu a stříkající vodě.
Interní název produktu
T5B-3-8901/I4/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-3-8901/I4/SVB
Hlavní spínač, +kryt, 3p+N+1S+1R, Ie=63A, rukojeť červená žlutá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní spínač, +kryt, 3p+N+1S+1R, Ie=63A, rukojeť červená žlutá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
