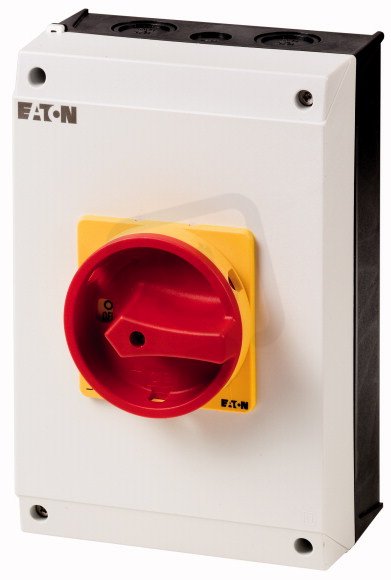

Hlavní vypínač EATON T5B-3-8342/I4/SVB 6-pól, 63A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 597,16 Kč
Cena po registraci:
5 890,56 Kč/ks
Po registraci bez DPH:
4 868,23 Kč
Vaše cena s DPH:
6 135,51 Kč/ks
Vaše cena bez DPH:
5 070,67 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156680
- Kód dodavatele:
- 207242
- EAN:
- 4015082072421
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,80 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač EATON T5B-3-8342/I4/SVB 6-pól, 63A, v plast.skříňce, IP65
T5B-3-8342/I4/SVB — hlavní vypínač v plastové skříňce od EATON (EAN 4015082072421) se 6 póly, trvalým proudem 63 A a krytím IP65 pro jmenovité provozní napětí 690 V.
Kompletní přístroj v krytu se šroubovými připojeními hlavního obvodu, zamykatelným ovládáním, funkcí nouzového zastavení a přepínačem údržby, ovládací prvek má barvu červenou a stupeň ochrany NEMA 12.
Provozní parametry: AC-3 při 400 V 22 kW, AC-23 při 400 V 30 kW, krátkodobá proudová výdrž 1,3 kA; rozměry 160 × 204 × 240 mm, vhodné pro montáž na podlahu (není vhodné pro instalaci do rozvaděče).
Proč si vybrat tento hlavní vypínač?
- Disponuje 6‑pólovým provedením, které umožňuje odpojení více obvodů najednou.
- Je dimenzován pro trvalý proud 63 A.
- Podporuje provozní napětí až 690 V AC.
- Dodáván v plastové skříňce se stupněm krytí IP65.
- Montáž do rozvaděče: nevhodné.
- Verze jako hlavní vypínač: ano.
Interní název produktu
T5B-3-8342/I4/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-3-8342/I4/SVB
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 3 Modul(y), 6pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamy
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 3 Modul(y), 6pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamy
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
