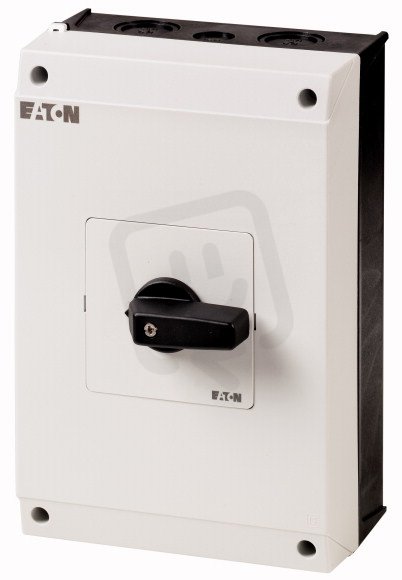

Vypínač EATON T5B-4-15682/I4 zap/vyp, 6-pól, 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 418,81 Kč
Cena po registraci:
6 624,18 Kč/ks
Po registraci bez DPH:
5 474,53 Kč
Vaše cena s DPH:
6 899,66 Kč/ks
Vaše cena bez DPH:
5 702,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156667
- Kód dodavatele:
- 207229
- EAN:
- 4015082072292
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,90 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
Vypínač EATON T5B-4-15682/I4 zap/vyp, 6-pól, 63A
Vypínač T5B-4-15682/I4 (EAN: 4015082072292) je 6-pólový vypínač zapnuto/vypnuto s trvalým proudem 63 A a jmenovitým/provozním napětím 690 V.
Je dodáván jako kompletní v krytu s krytím IP65 a stupněm ochrany NEMA 12, se šroubovým připojením hlavního obvodu a krátkou otočnou rukojetí v barvě černá.
Provozní výkon je AC-3 400 V: 22 kW a AC-23 400 V: 30 kW, krátkodobá proudová výdrž 1,3 kA, má pomocné spínací a rozpínací kontakty 1/1 a je vhodný pro montáž na podlahu.
Proč si vybrat tento vypínač?
- Vypínač má 6 pólů, což umožňuje souběžné ovládání více obvodů.
- Je vybaven 1 pomocným spínacím kontaktem pro signalizaci nebo řízení doplňkových funkcí.
- Obsahuje 1 pomocný rozpínací kontakt pro přerušení vedlejších obvodů.
- Umožňuje trvalý proud 63 A, vhodný pro střední zatížení.
- Má maximální provozní napětí 690 V AC.
- Tento model není vhodný pro instalaci do rozvaděče.
Interní název produktu
T5B-4-15682/I4 Vypínač zap/vyp 63A
Podrobný popis produktu
T5B-4-15682/I4
On-Off switchSurface mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
On-Off switchSurface mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
