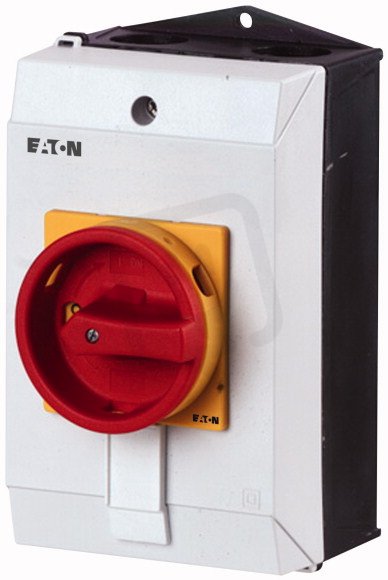

Hlavní vypínač EATON T3-3-15683/I2/SVB 3-pól+2z1v, 32A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 464,16 Kč
Cena po registraci:
3 093,10 Kč/ks
Po registraci bez DPH:
2 556,28 Kč
Vaše cena s DPH:
3 221,73 Kč/ks
Vaše cena bez DPH:
2 662,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156647
- Kód dodavatele:
- 207206
- EAN:
- 4015082072063
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,78 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 206 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 187 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 135 mm
Hlavní vypínač EATON T3-3-15683/I2/SVB 3-pól+2z1v, 32A, v plast.skříňce, IP65
Hlavní vypínač T3-3-15683/I2/SVB (EAN 4015082072063) je kompletní přístroj v plastové skříňce s krytím IP65, určený jako hlavní vypínač se 3 póly.
Má trvalý proud 32 A, max. provozní napětí 690 V, spínací výkon při 400 V 15 kW a provozní výkon AC-3 při 400 V 11 kW.
Je blokovatelný, vybavený nouzovým zastavením a přepínačem údržby, s červeným ovládacím prvkem, šroubovým připojením hlavního obvodu, vhodný pro montáž na podlahu a rozměry 135×187×206 mm.
Proč si vybrat tento hlavní vypínač?
- Je dodán v plastové skříňce s krytím IP65, které zajišťuje ochranu proti prachu a stříkající vodě.
- Má 3 póly, což umožňuje odpojení všech tří fází najednou.
- Obsahuje pomocné kontakty: 1 rozpínací a 2 spínací, pro ovládání doplňkových obvodů.
- Jmenovitý trvalý proud je 32 A.
- Pro instalaci do rozvaděče je nevhodný (není určen pro vestavbu do rozvaděče).
- Je dostupný ve verzi jako hlavní vypínač a má maximální provozní napětí AC 690 V (jmenovité 690 V).
Interní název produktu
T3-3-15683/I2/SVB Hlavní vypínač,32A
Podrobný popis produktu
T3-3-15683/I2/SVB
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
