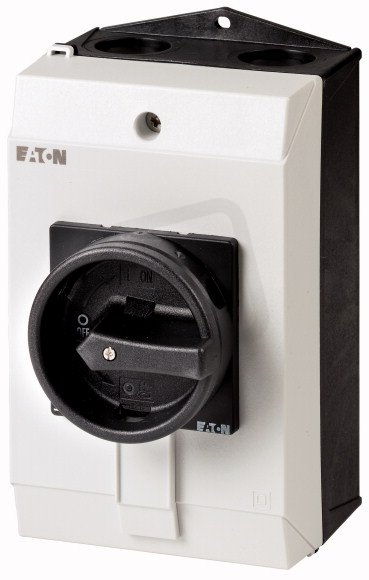

Hlavní vypínač EATON T3-3-15681/I2/SVB-SW 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 464,16 Kč
Cena po registraci:
3 093,10 Kč/ks
Po registraci bez DPH:
2 556,28 Kč
Vaše cena s DPH:
3 221,73 Kč/ks
Vaše cena bez DPH:
2 662,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156646
- Kód dodavatele:
- 207205
- EAN:
- 4015082072056
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,78 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 181 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 100 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 135 mm
Hlavní vypínač EATON T3-3-15681/I2/SVB-SW 32A
T3-3-15681/I2/SVB-SW Hlavní vypínač 32 A EATON (EAN: 4015082072056) má 4 póly a je vybaven 1 pomocným spínacím kontaktem a 1 pomocným rozpínacím kontaktem; je dodáván jako kompletní v krytu a ve verzi jako hlavní vypínač.
Provozní napětí je Ue 690 V, trvalý proud 32 A a provozní výkon AC-3 400 V 11 kW (spínací výkon při 400 V 15 kW).
Rozměry 100 × 135 × 181 mm (Š × V × H), krytí IP65 (stupeň ochrany NEMA 12), blokovatelné, s přepínačem údržby, černým ovládacím prvkem a vhodné pro montáž na podlahu.
Proč si vybrat tento hlavní vypínač?
- Má 4 póly, takže umožňuje odpojení všech vodičů v třífázovém obvodu včetně neutrálu.
- Nabízí trvalý proud 32 A, vhodný pro rozvody s tímto zatížením.
- Maximální provozní napětí je 690 V AC, což jej předurčuje pro použití ve vyšších napěťových hladinách.
- Je dostupný ve verzi jako hlavní vypínač: ano, ideální pro centrální odpojování.
- Není určen pro instalaci do rozvaděče: ne, je třeba zohlednit způsob montáže.
- Obsahuje pomocné kontakty – 1 spínací a 1 rozpínací kontakt pro doplňkové signalizační nebo ovládací funkce.
Interní název produktu
T3-3-15681/I2/SVB-SW Hlavní vypínač,32A
Podrobný popis produktu
T3-3-15681/I2/SVB-SW
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
