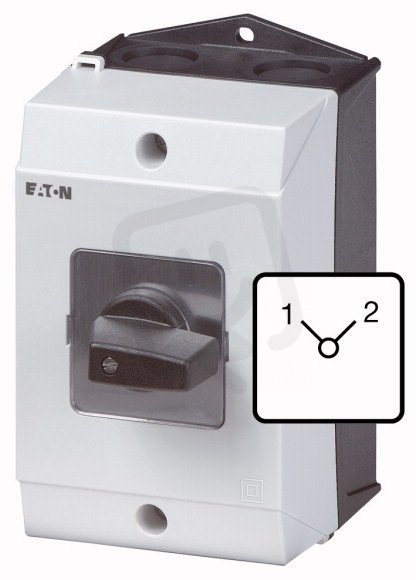

T3-4-8223/I2 Přepínač bez nulové polohy 4-pól 32A v plast.skříňce IP65 207192
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156633
- Kód dodavatele:
- 207192
- EAN:
- 4015082071929
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ano
- Materiál tělesa:
- plast
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Provedení:
- reverzní
- Provozní proud AC-3 400V:
- 23,7 A
- Provozní výkon AC-3 400V:
- 12 kW
- S nulovou polohou:
- ne
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA) přední strana:
- 12
- Trvalý proud Iu:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž:
- ne
T3-4-8223/I2 Přepínač bez nulové polohy 4-pól 32A v plast.skříňce IP65 207192
T3-4-8223/I2 (EAN 4015082071929) je 4-pólový reverzní přepínač bez nulové polohy s trvalým proudem 32 A určený pro montáž v plastové skříňce se stupněm krytí IP65.
Má krátkou otočnou rukojeť, šroubové připojení hlavního obvodu a provozní proud AC-3 (400 V) 23,7 A s provozním výkonem 12 kW; těleso je z plastu a jde o kompletní přístroj v krytu.
Není určen pro instalaci do rozvaděče, přední montáž ani mezimontáž, je však vhodný pro montáž na podlahu a přední strana má stupeň ochrany NEMA 12.
Proč si vybrat tento přepínač?
- Tento přepínač má 4 póly, vhodné pro čtyřvodičová zapojení.
- Je dimenzován pro trvalý proud 32 A, což určuje jeho provozní zatížitelnost.
- Nemá nulovou polohu, přepínání proto probíhá mezi aktivními polohami.
- Stupeň krytí je IP65, poskytující ochranu proti prachu a stříkající vodě.
- Není vhodný pro instalaci do rozvaděče, je určen pro montáž v samostatné plastové skříňce.
- Ovládání zajišťuje krátká otočná rukojeť pro rychlé a přehledné přepnutí.
Interní název produktu
T3-4-8223/I2 Přepínač bez 0 polohy,32A
Podrobný popis produktu
Přepínače, +kryt, 4p, Ie=25A, Čš 1-2, 90°, s aretací, 48x48mm
Přepínače,
Sortiment: Ovládací spínače
Označení typu: T3, s černou pákou a čelním štítkem, Kontakty: 8
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, bez polohy 0, Čelní štítek: 1-2
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
