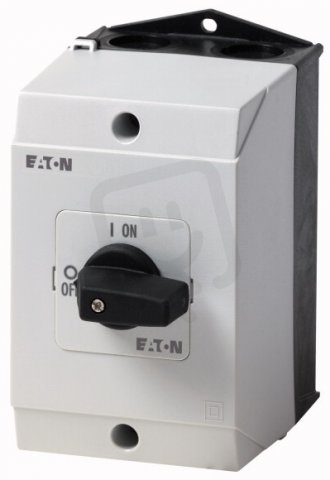

Vypínač EATON T3-4-15682/I2 zap/vyp, 6-pól, 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 716,27 Kč
Cena po registraci:
3 318,21 Kč/ks
Po registraci bez DPH:
2 742,32 Kč
Vaše cena s DPH:
3 456,20 Kč/ks
Vaše cena bez DPH:
2 856,36 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156631
- Kód dodavatele:
- 207190
- EAN:
- 4015082071905
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 181 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 100 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 127 mm
Vypínač EATON T3-4-15682/I2 zap/vyp, 6-pól, 32A
T3-4-15682/I2 (EAN 4015082071905) je 6-pólový vypínač zapnuto/vypnuto EATON s trvalým proudem 32 A a jmenovitým provozním napětím 690 V; není vhodný pro instalaci do rozvaděče.
Je dodáván jako kompletní v krytu s krytím IP65 (stupeň ochrany NEMA 12), určený pro montáž na podlahu, se šroubovým připojením hlavního obvodu, černou krátkou otočnou rukojetí a rozměry 100 × 127 × 181 mm (Š×V×H).
Provozní parametry zahrnují AC-3 400 V 11 kW, spínací výkon při 400 V 15 kW, trvalý proud při AC-21/AC-23 400 V 32 A, pomocné kontakty 1× spínací a 1× rozpínací, krátkodobou proudovou výdrž 0,65 kA a bez integrovaného motorového pohonu či možnosti blokování.
Proč si vybrat tento vypínač?
- Navržen pro ovládání vícepólových obvodů s 6 pólů.
- Obsahuje pomocné kontakty vhodné pro signalizaci: 1 spínací + 1 rozpínací.
- Dimenzován na trvalý proud 32 A, vhodný pro aplikace s tímto proudovým zatížením.
- Maximální provozní napětí AC je 690 V.
- Jmenovité provozní napětí uvedeno jako 690 V.
- Není určen pro montáž do rozvaděče a není dodáván jako hlavní vypínač (ne u obou vlastností).
Interní název produktu
T3-4-15682/I2 Vypínač zap/vyp 32A
Podrobný popis produktu
T3-4-15682/I2
Vypínač zapnuto-vypnuto, +kryt, 6p+1S+1R, Ie=25A, Čš 0-1, 90°, 48x48mm
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T3, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, +kryt, 6p+1S+1R, Ie=25A, Čš 0-1, 90°, 48x48mm
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T3, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
