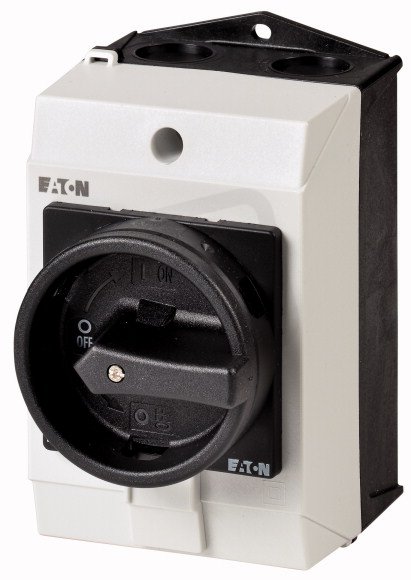

Hlavní vypínač EATON T0-3-15681/I1/SVB-SW 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 084,75 Kč
Cena po registraci:
1 861,44 Kč/ks
Po registraci bez DPH:
1 538,38 Kč
Vaše cena s DPH:
1 938,86 Kč/ks
Vaše cena bez DPH:
1 602,36 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156605
- Kód dodavatele:
- 207156
- EAN:
- 4015082071561
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,43 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 130 mm
Hlavní vypínač EATON T0-3-15681/I1/SVB-SW 20A
Hlavní vypínač T0-3-15681/I1/SVB-SW (EAN 4015082071561) je 4 pólový přístroj s trvalým proudem 20 A a max. provozním napětím 690 V, dodávaný jako kompletní v krytu s krytím IP65 a stupněm ochrany NEMA 12.
Má šroubové připojení hlavního obvodu, provozní výkon AC‑3 400V 5,5 kW (spínací výkon 5,5 kW) a trvalý proud AC‑23 400V 13,3 A, je blokovatelný a obsahuje přepínač údržby.
není vhodný pro instalaci do rozvaděče; pro podlahovou montáž má rozměry 80 × 130 × 137 mm (šířka × výška × hloubka) a ovládací prvek je černý.
Proč si vybrat tento hlavní vypínač?
- Tento spínač má 4 póly, což umožňuje spínání více obvodů současně.
- Poskytuje 20 A trvalého proudu (Iu), vhodného pro aplikace v tomto proudovém rozsahu.
- Maximální provozní napětí je 690 V AC, takže je určen pro sítě s tímto napětím.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt pro signalizaci nebo řízení doplňkových obvodů.
- Pro instalaci do rozvaděče není určen.
- Je dodáván v provedení jako hlavní vypínač (ano).
Interní název produktu
T0-3-15681/I1/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-3-15681/I1/SVB-SW
Hlavní vypínač, T0, 20 A, Povrchová montáž, 3 Modul(y), 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Povrchová montáž, 3 Modul(y), 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce ZASTAVENÍ, s černou ovládací
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
