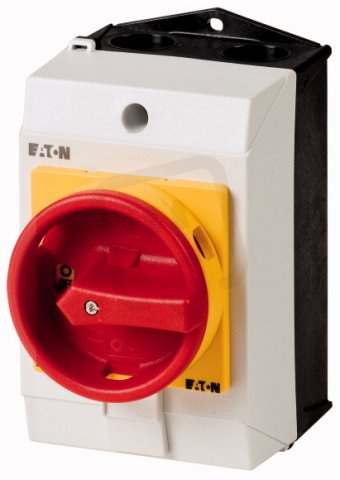

Hlavní vypínač EATON T0-3-15681/I1/SVB 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 084,75 Kč
Cena po registraci:
1 861,44 Kč/ks
Po registraci bez DPH:
1 538,38 Kč
Vaše cena s DPH:
1 938,86 Kč/ks
Vaše cena bez DPH:
1 602,36 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156604
- Kód dodavatele:
- 207155
- EAN:
- 4015082071554
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,43 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 130 mm
Hlavní vypínač EATON T0-3-15681/I1/SVB 20A
T0-3-15681/I1/SVB Hlavní vypínač 20A EATON 207155 (EAN 4015082071554) je kompletní v krytu a určený jako hlavní vypínač s trvalým proudem 20 A, pro provozní napětí 690 V a se 4 póly.
Má krytí IP65 a stupeň ochrany NEMA 12, šroubové připojení hlavního obvodu a rozměry 80 × 130 × 137 mm, vhodný pro montáž na podlahu.
Obsahuje pomocné kontakty 1 spínací a 1 rozpínací, je blokovatelný, má přepínač údržby a nouzové zastavení, přičemž provozní výkon AC-3 při 400 V je 5,5 kW (AC-23: 13,3 A).
Proč si vybrat tento hlavní vypínač?
- Je dodáván ve verzi hlavního vypínače: ano.
- Má trvalý proud Iu 20 A, vhodný pro obvody s tímto zatížením.
- Maximální provozní napětí AC je 690 V.
- Obsahuje 4 póly pro spínání vícefázových obvodů.
- Disponuje pomocnými kontakty: 1 spínací kontakt a 1 rozpínací kontakt.
- Není určen pro instalaci do rozvaděče: ne.
Interní název produktu
T0-3-15681/I1/SVB Hlavní vypínač,20A
Podrobný popis produktu
T0-3-15681/I1/SVB
Hlavní vypínač, T0, 20 A, Povrchová montáž, 3 Modul(y), 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Povrchová montáž, 3 Modul(y), 3-pólové + N, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
