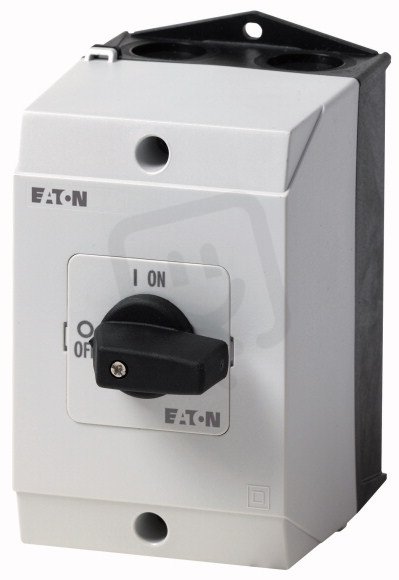

Vypínač EATON T0-4-15682/I1 zap/vyp, 6-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 107,63 Kč
Cena po registraci:
1 881,88 Kč/ks
Po registraci bez DPH:
1 555,27 Kč
Vaše cena s DPH:
1 960,13 Kč/ks
Vaše cena bez DPH:
1 619,94 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156584
- Kód dodavatele:
- 207135
- EAN:
- 4015082071356
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,48 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 122 mm
Vypínač EATON T0-4-15682/I1 zap/vyp, 6-pól, 20A
T0-4-15682/I1 (EAN 4015082071356) je kompletní v krytu 6‑pólový vypínač zapnuto/vypnuto s 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem.
Má trvalý proud 20 A, jmenovité provozní napětí 690 V, provozní výkon AC‑3 při 400 V 5,5 kW, stupeň krytí IP65, šroubové připojení hlavního obvodu a rozměry 80 × 122 × 137 mm; je vhodný pro montáž na podlahu a ovládán krátkou otočnou rukojetí (barva ovládacího prvku: černá).
Proč si vybrat tento vypínač?
- Má 6 pólů, takže je vhodný pro aplikace vyžadující vícepólové vypínání.
- Je dimenzovaný na trvalý proud 20 A, což určuje jeho bezpečné trvalé zatížení.
- Maximální provozní napětí činí 690 V AC, což odpovídá vyšším napěťovým úrovním.
- Obsahuje 1 pomocný spínací kontakt pro signalizaci nebo řízení doplňkových obvodů.
- Má 1 pomocný rozpínací kontakt vhodný pro přerušení ovládacích okruhů.
- Pro instalaci do rozvaděče není vhodný (ne), počítejte tedy s montáží mimo kryté rozvaděče.
Interní název produktu
T0-4-15682/I1 Vypínač zap/vyp 20A
Podrobný popis produktu
T0-4-15682/I1
Vypínač zapnuto-vypnuto, +kryt, 6p+1S+1R, Ie=12A, Čš 0-1, 90°, s aretací, 48x48mm
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, +kryt, 6p+1S+1R, Ie=12A, Čš 0-1, 90°, s aretací, 48x48mm
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
